آشنایی با قطعات داخلی و خارجی لپ تاپ

آشنایی با قطعات داخلی و خارجی لپ تاپ

در این مقاله می‌خواهیم اجزای تشکیل دهنده لپ تاپ را بررسی کنیم. برای آشنایی با قطعات داخلی لپ تاپ و اجزای خارجی لپ تاپ با فالنیک همراه باشید.

laptop چیست؟

Laptop به رایانه شخصی کوچک، سبک و قابل حمل گفته می‌شود. وزن لپ تاپ بستگی به اجزای تشکیل دهنده آن دارد و معمولا بین ۱ تا ۷ کیلوگرم است. برق لپ تاپ از یک باتری تامین می‌شود که با یک آداپتور AC/DC شارژ می‌شود.

لپ تاپ همان اجزای کامپیوتر رومیزی را دارد ولی تا حد امکان از وزن و اندازه آن کم شده است. قطعات خارجی لپ تاپ در واقع آنچه که شما در ظاهر یک لپ تاپ می‌بینید است: صفحه نمایش، صفحه کلید، صفحه لمسی (ماوس)، تعدادی پورت و وب‌کم است. اگر لپ تاپ شما نیاز به تعمیر یا ارتقا دارد، روی لینک تعمیر لپ تاپ بزنید.

پیشنهاد مطالعه

انواع لپ تاپ

لپ تاپ را براساس سه ویژگی می‌توان دسته بندی کرد؛

  1. اندازه
  2. نوع کاربری
  3. برند

اگر براساس اندازه بخواهیم تقسیم کنیم، سه گروه هستند؛

  1. نوت
  2. اولترابوک
  3. لپ تاپ هیبریدی

حال اگر تقسیم بندی براساس نوع کاربری باشد، دسته بندی آن به صورت زیر است:

  1. لپ تاپ دانشجویی
  2. لپ تاپ مالتی مدیا
  3. لپ تاپ صنعتی (تجاری)
  4. لپ تاپ برای مصارف خانگی
  5. لپ تاپ گیمینگ و گرافیکی

لپ تاپ‌ها توسط شرکت‌های مختلفی با نام‌های تجاری (برند) متفاوت تولید می‌شوند مانند لپ تاپ‌های HP، DELL، LENOVO، MSI، ASUS، ACER، APPLE، MICROSOFT، SONY، SAMSUNG، TOSHIBA، LG و …



مشاوره و خرید لپ تاپ در فالنیک
اگر بدنبال لپ تاپی با قیمت مناسب برای انجام کارهای روزمره در محیط کار و منزل هستید این سری از لپ تاپ های اچ پی بهترین گزینه برای شما هستند.
مشاوره و خرید لپ تاپ



قطعات اصلی لپ تاپ

هر لپ تاپ از اجزای سخت افزاری مختلفی تشکیل شده است. که به عنوان حلقه‌های یک زنجیر عمل می‌کنند. در ادامه به معرفی قطعات و کاربرد آنها می‌پردازیم.

مادر برد – Motherboard

مادر برد اصلی‌ترین قطعه لپ تاپ است و وظیفه کنترل پردازشگر مرکزی و ایجاد ارتباط بین سایر قطعات را بر عهده دارد. تمام پورت‌های لپ تاپ، پردازنده و کارت گرافیک که دو قطعه اصلی هستند که روی مادر برد قرار دارند. پس از معرفی قطعات اصلی لپ تاپ، مادربورد را بیشتر بررسی می‌کنیم.

مادربورد قطعه مهمی است که باقی قطعات لپ تاپ روی آن قرار می‌گیرند و یا به نحوی با آن در ارتباط هستند.

CPU چیست؟

پردازنده یا همان واحد پردازش مرکزی که از آن به عنوان مغز کامپیوتر هم یاد می‌کنند به صورت یک تراشه روی برد اصلی سیستم (مادربرد) نصب می‌شود و از جمله قطعات اصلی لپ تاپ است. وظایف CPU عبارتند از: مدیریت تمام مراحل پردازش داده‌ها، عملکردهای ریاضی، منطقی، مقایسه‌ای و محاسبه‌های مربوط به آدرس‌دهی. برای خرید لپ تاپ حتما در مشخصات فنی لپ تاپ مدل و برند cpu را بررسی کنید. مقاله “راهنمای خرید CPU” را در این زمینه حتما بخوانید.

پردازنده یا واحد پردازش مرکزی لپ تاپ CPU
مغز کامپیوتر CPU است که مدیریت تمام پردازش های سیستم برعهده اوست.

CPU برای انجام پردازش‌ها نیاز به برق دارد و به دلیل مصرف برق، تولید گرما می‌کند. برای خنک کردن پردازنده از فن استفاده می‌شود، Heat sink یک قطعه آلومینیومی یا مسی است که دقیقا روی پردازنده قرار می‌گیرد. جریان هوای خنک فن را به پردازنده منتقل می‌کند و همواره آن را خنک نگه می‌دارد.

پیشنهاد مطالعه

کارت گرافیک

رتبه دوم اهمیت در بین سخت افزار لپ تاپ، بعد از پردازنده به کارت گرافیک تعلق دارد. کارت گرافیک وظیفه پردازش تصویر و ارتباط با مانیتور را دارد. کارت گرافیک اطلاعات پردازنده را برای نمایش در صفحه نمایش آماده می‌کند، میزان قدرت پردازنده و حافظه رابطه‌ای مستقیم با کیفیت تصویر دارد.

کارت گرافیک یا به اختصار GPU
پردازش تصاویر و ارتباط با صفحه نمایش از مهم‌ترین وظایف کارت گرافیکی است.

کارت گرافیک دارای دو خروجی برای صفحه نمایش و تلویزیون است. کارت گرافیک، رم خودش را دارد و تصاویر برای  نمایش در مانیتور چند لحظه در این حافظه ذخیره می‌شوند. در حال حاضر ۳ شرکت بزرگ، تولید کننده کارت‌های گرافیک هستند: Nvidia و AMD و Intel ولی رقابت اصلی به دلیل پر قدرت‌تر بودن بین Nvidia و AMD است. برای آشنایی بیشتر با کارت گرافیک مقاله “کارت گرافیک چیست؟” را مطالعه کنید.

هارد دیسک – HDD

هارددیسک قطعه‌ای برای ذخیره سازی اطلاعات به صورت دائم است و ظرفیت آن با گیگابایت و ترابایت اندازه‌گیری می‌شود. هارد دیسک یک صفحه انعطاف پذیر دارد که با چرخش یک هد بر سطح آن اطلاعات به صورت مغناطیسی ذخیره می‌شود. سرعت چرخش این صفحه را با RPM (دور در دقیقه) اندازه گیری می‌کنند و بسته به انواع هارد متفاوت است: ۴۲۰۰ ، ۵۴۰۰، ۷۲۰۰، ۱۰۰۰۰، ۱۵۰۰۰ است.

هارد لپ تاپ از نوع دیسک سخت یا HDD
ذخیره سازی اطلاعات به صورت مغناطیسی روی هارددیسک انجام می شود.

هاردها در ۳ سایز متفاوت تولید می‌شود ۱.۸ اینچ، ۲.۵ اینچ و ۳.۵ اینچ که دو اندازه اول بیشتر در دستگاه‌های قابل حمل استفاده می‌شود. ظرفیت ذخیره سازی هاردها در نسل اخیر ۱۴۶، ۳۰۰، ۴۵۰، ۵۰۰، ۶۰۰، ۹۰۰ گیگابایت و ۱ و ۲ ترابایت به بالا است. در بین هاردها مصرف برق هارد با سرعت ۷۲۰۰ RPM بیشتر است.

پیشنهاد مطالعه

هارد SSD

SSD نوع دیگری از حافظه برای ذخیره‌سازی اطلاعات است و نسبت به HDD سرعت بسیار بالاتری دارد. به دلیل ثابت بودن این حافظه و نداشتن عضو متحرک برای ذخیره‌سازی اطلاعات طول عمر بسیار بالاتری نسبت به HDD دارد.

اگر پردازنده سیستم شما سرعت بالایی دارد، استفاده از SSD تاثیر خیلی زیادی در افزایش سرعت سیستم دارد. این حافظه بسیار سبک است و وزن لپ تاپ را هم کم می‌کند.

SSD ها در چهار نوع متفاوت از نظر نوع ارتباط با مادربرد تولید می‌شوند:M2  و SATA  و PCIe و NVME. بهترین نوع اتصال برای لپ تاپ M2 است. ظرفیت این نوع حافظه از ۳۲ گیگابایت تا ۴ ترابایت برای لپ تاپ وجود دارد.

RAM

رم  RAM که مخفف Random Access Memory است به معنی دسترسی تصادفی حافظه است. رم حافظه موقتی است که انجام تمام عملیات لپ تاپ وابسته به آن است. رم حافظه‌ای است که بین پردازنده و هارد قرار می‌گیرد و طبیعی است که باید سرعت بسیار بالاتری از هارد و SSD داشته باشد. این حافظه به حافظه‌ی فرار معروف است، زیرا با هر بار خاموش کردن لپ تاپ اطلاعات آن به طور کامل از بین خواهد رفت.

رم یا حافظه موقت RAM
رم حافظه‌ای موقت که اطلاعات آن با هر بار خاموش شدن لپ تاپ از بین می‌رود.

۳ مدل رم از سال‌های دور روی لپ تاپ نصب می‌شده است، DDR2، DDR3، DDR4 که دارای ظرفیت‌های متفاوتی بین ۲ و ۴ و ۸ و ۱۶ و ۳۲ گیگابایت می‌باشند، امروزه بیشتر از DDR4 که آخرین نسل است روی لپ تاپ استفاده می‌شود. با خواندن مقاله “RAM چیست؟” با این قطعه سخت افزاری لپ تاپ و کامپیوتر بیشتر آشنا می‌شوید.

کش یا حافظه نهان

برای استفاده از حداکثر سرعت پردازنده، باید سرعت انتقال اطلاعات از حافظه به پردازنده، هم اندازه باشد. اما سرعت پردازنده خیلی بیشتر از سرعت RAM است. در این حالت پردازنده باید مدت زمان زیادی را برای دریافت اطلاعات از RAM منتظر بماند. برای کاهش زمان انتظار و افزایش سرعت سیستم، حافظه کش در CPU تعبیه شده است.

وظیفه حافظه کش (Cache) ذخیره دستورات و فرمان‌های کاربر است. سرعت کش با سرعت پردازنده یکسان است در نتیجه اطلاعات به سرعت به پردازنده می‌رسد. و نیازی به فراخوانی اطلاعات از ram نیست، فقط اطلاعاتی که در کش وجود ندارد از ram فراخوانی می‌شود. بزرگ بودن حافظه کش رابطه مستقیمی با بالا بودن، سرعت سیستم دارد. مقاله “بررسی حافطه CPU Cache و انواع آن“در این زمینه اطلاعات مفیدی در اختیارتان می‌گذارد.

صفحه نمایش –  Display

صفحه نمایش، دستگاه خروجی لپ تاپ است. تمام داده‌ها روی آن نمایش داده می‌شود. صفحه نمایش‌های موجود به دو دسته LED و LCD تقسیم می‌شوند.

Speaker اسپیکر

لپ تاپ برای پخش صدا دارای اسپیکر است، اسپیکرها دارای کیفیت‌های متفاوتی هستند.

WEBCAM

دوربین لپ تاپ که بالای صفحه نمایش تعبیه شده است با یک کابل FLAT به مادربرد وصل می‌شود و برای تصویربرداری و تماس‌های تصویری و کنفرانس‌های تصویری قابل استفاده است.

دی وی دی رایتر ODD

دی وی دی رایتر ODD، در لپ تاپ‌های ۱۴ اینچ به بالا امکان نصب این قطعه وجود دارد. در صورتی که لپ تاپ شما فاقد ODD است می‌توانید از نوع اکسترنال آن که از طریق پورت USB به لپ تاپ متصل می شود، استفاده کنید.

برد WIFI

ماژول الکترونیکی است که روی مادربرد نصب می‌شود و وظیفه اتصال لپ تاپ به شبکه بی سیم اینترنت را دارد. از این ماژول ۲ نوع وجود دارد: دو آنتن و تک آنتن و تفاوت بین آنها در سرعت انتقال دیتاست.

وایرلس دو آنتن که به سری N معروف است، با سرعت ۳۰۰ مگابیت بر ثانیه کار می‌کند. ولی مدل تک آنتن آن با سرعت ۱۵۰ مگابیت بر ثانیه کار می‌کند.

برد USB

اکثر لپ تاپ‌ها برای استفاده از تعداد پورت USB بیشتر، دارای برد جداگانه هستند. که به وسیله یک کابل FLAT به مادربرد وصل می‌شوند.

پیشنهاد مطالعه

اجزا و قطعات تشکیل دهنده مادربرد

در قسمت ابتدایی مقاله دو قطعه اصلی و مهم لپ تاپ که روی مادربرد نصب می‌شوند توضیح داده شد. پردازنده (CPU) مغز سیستم و کارت گرافیک (GPU)، در ادامه به معرفی سایر اجزای مادربرد لپ تاپ می‌پردازیم.

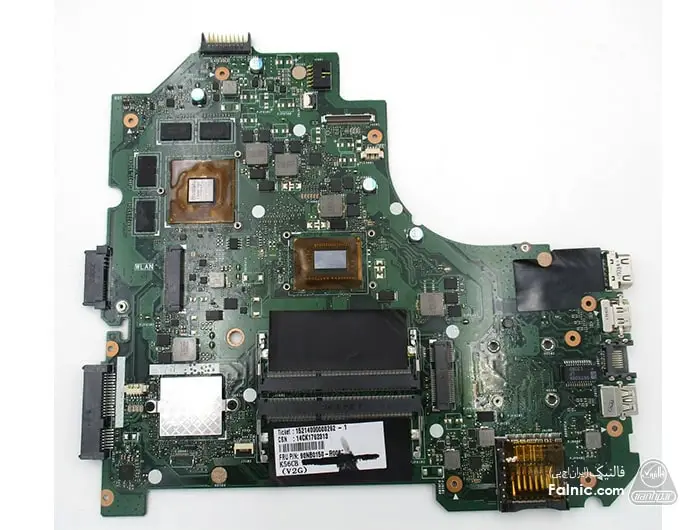

مادربرد یک لپ تاپ و تمام اجزا تشکیل دهنده ی آن
محل قرارگیری پورت‌ها و سوکت‌های مختلف و دیگر اجزا روی مادربرد

در بعضی از مادربردها پردازنده طوری تعبیه شده است. که با حرارت و ابزار مخصوص قابل جداسازی است، اصطلاحا به این پردازنده ها Onboard گفته می‌شود.

North Bridge & South Bridge

چیپ شمالی و جنوبی وظیفه برقراری ارتباط بین پردازنده، رم و کارت گرافیک را دارند و در واقع پلی بین cpu و سایر اجزا هستند. در مادربرد‌های نسل جدید چیپ شمالی وجود ندارد.

دلیل مهم نامگذاری این دو چیپ وجود پردازنده در بالاترین نقطه مادربرد، اولین چیپ بعد از آن چیپ شمالی و چیپ بعدی چیپ جنوبی است.

چیپ I/O

چیپ IO یک IC با ۱۲۸ پایه است، که وظیفه کنترل و مدیریت موس و کیبورد و USB را برعهده دارد.

انواع پورت در مادربرد

از جمله قسمت‌های مهم در مادربرد، پورت ها هستند که به همراه عکس این قطعات لپ تاپ در ادامه به بررسی آن می‌پردازیم.

پورت USB

برای خواندن اکثر تجهیزات جانبی از پورت USB استفاده می‌شود، روی لپ تاپ‌های جدید نسل ۳ این پورت وجود دارد، این پورت پرکاربردترین پورت لپ تاپ و معمولا آبی رنگ است.

پورت USB لپ تاپ با رنگ آبی
پرکاربردترین پورت لپ تاپ، پورت USB است.

پورت Ethernet

پورت اترنت یا همان پورت LAN برای اتصال کابل LAN به لپ تاپ است که امکان اتصال به اینترنت با کابل را برای لپ تاپ فراهم می‌کند. این پورت دارای ۸ پین به همراه ۲ چراغ LED است.

پیشنهاد مطالعه

پورت VGA و HDMI

این پورت‌ها برای خروجی تصویر است. کاربرد آن زمانی است که بخواهید لپ تاپ را به تلویزیون وصل کنید و مثلا فیلم ذخیره شده روی هارد لپ تاپ را در تلویزیون ببینید. یک کابل VGA یا HDMI به این پورت‌ها وصل کنید و فیلم را به راحتی از تلویزیون ببینید.

پورت HeadPhone و Microphone

این پورت‌ها خروجی و ورودی صدا است و برای اتصال هدفون و میکروفون استفاده می‌شود.

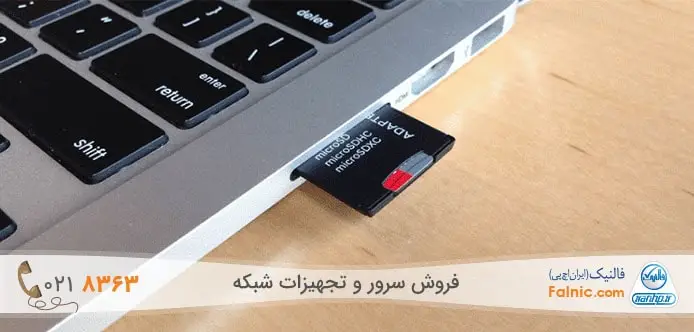

کارت خوان

کارت خوان لپ تاپ یا ” SD Card reader ” برای انتقال راحت‌تر فایل‌ها از مموری کارت به لپ تاپ استفاده می‌شود و بدون اتصال گوشی به لپ تاپ می‌توانید مموری کارت را با کارت خوان لپ تاپ متصل کنید و فایل‌ها را جابجا کنید.

کارت خوان لپ تاپ یا SD Card reader
کارت خوان لپ تاپ روشی برای انتقال راحت تر اطلاعات است.

پورت HDMI

 پورت  HDMI  مخفف High Definition Media Interface است. که با استفاده از این کابل می‌توانید با سرعت و وضوح بالاتری اقدام به انتقال فایل‌های صوتی و تصویری کنید.

پورت HDMI لپ تاپ
با کابل HDMI و اتصال آن به پورت HDMI فیلم‌ها و موزیک‌ها را سریع تر انتقال دهید.

پورت ThunderBolt

این پورت چهار برابر یک پورت معمولی قدرت دارد، یعنی ۴۰ گیگابیت بر ثانیه، این پورت با نماد رعد و برق مشخص می‌شود.

پورت ThunderBolt با نشان رعد و برق
سرعت پورت تاندربالت چهار برابر یک پورت معمولی است.

انواع سوکت در مادربرد

سوکت هارد

هاردهای لپ تاپ بیشتر از نوع SATA هستند. ولی در مواردی برای لپ تاپ MSATA هم استفاده می‌شود. سوکت هارد محل اتصال هارد به مادربرد است.

سوکت رم

سوکت برای قرارگرفتن رم روی مادربرد است. تعداد این سوکت‌ها متفاوت است و ممکن است تا ۴ سوکت وجود داشته باشد. روی بعضی لپ تاپ‎‌ها رم به صورت Onboard وجود دارد.
