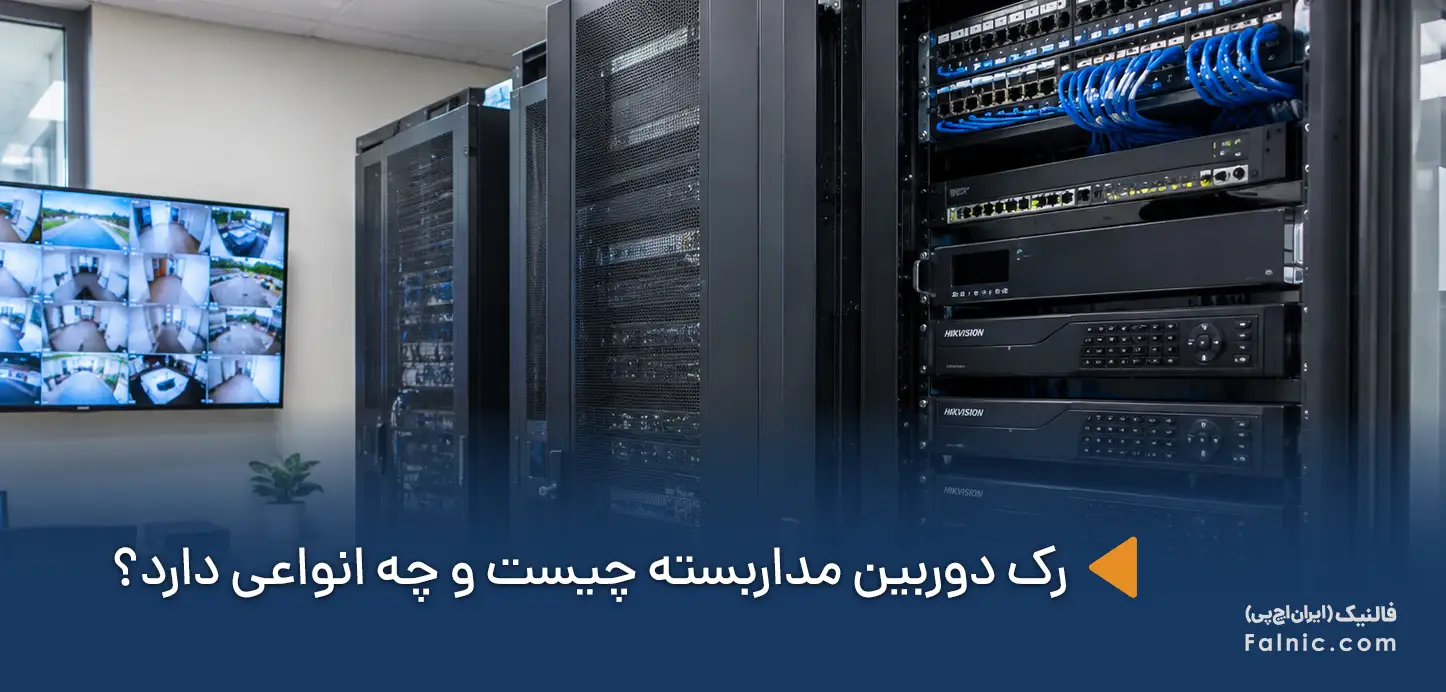

رک دوربین مداربسته چیست و چه انواعی دارد؟

زمانی که یک سیستم نظارت تصویری کوچک است، ممکن است تجهیزات آن به‌سادگی روی یک میز یا داخل یک کمد قرار بگیرند و مشکل خاصی هم ایجاد نشود. اما با افزایش تعداد دوربین‌ها، اضافه شدن تجهیزات شبکه، دستگاه ضبط، منبع تغذیه و تجهیزات برق، دیگر قرار دادن این تجهیزات در هر فضای خالی راهکار مناسبی نیست. در این شرایط تجهیزات نظارت تصویری، به‌ویژه در پروژه‌هایی که از دوربین مداربسته تحت شبکه استفاده می‌کنند، باید در محیطی قرار بگیرند که علاوه بر ایجاد نظم، از آن‌ها در برابر ضربه، گردوغبار، دسترسی افراد غیرمجاز و تا حدی شرایط نامناسب محیطی محافظت کند.

اینجاست که رک به یکی از اجزای مهم زیرساخت سیستم مداربسته تبدیل می‌شود. اما رک دوربین مداربسته چیست و چرا استفاده از آن در بعضی پروژه‌ها اهمیت زیادی دارد؟ رک دوربین مداربسته در واقع محفظه‌ای استاندارد برای نصب، نگهداری و سازمان‌دهی تجهیزات ضبط، شبکه، برق و کابل‌کشی سیستم نظارت تصویری است و انتخاب صحیح آن می‌تواند روی امنیت، قابلیت مدیریت، تهویه و حتی امکان توسعه آینده سیستم تأثیر بگذارد. در این مقاله بررسی می‌کنیم رک دوربین مداربسته چه کاربردی دارد، چه تجهیزاتی را می‌توانید داخل آن نصب کنید، چه انواعی دارد و هنگام انتخاب رک مناسب برای یک سیستم نظارت تصویری باید به چه معیارهایی توجه کنید؛ پس تا انتها با ما همراه باشید.

رک دوربین مداربسته چیست و چه کاربردی دارد؟

رک دوربین مداربسته یک محفظه فلزی استاندارد برای نصب، نگهداری و مدیریت متمرکز تجهیزات سیستم نظارت تصویری و شبکه است. این رک‌ها می‌توانند به‌صورت دیواری یا ایستاده باشند و تجهیزاتی مانند NVR، سوئیچ شبکه، پچ پنل، UPS و PDU را در خود جای دهند. استفاده از رک باعث می‌شود تجهیزات به‌صورت منظم و استاندارد قرار بگیرند و دسترسی به آن‌ها برای مدیریت و عیب‌یابی آسان‌تر شود.

رک علاوه بر نظم‌دهی به تجهیزات و کابل‌ها، از آن‌ها در برابر آسیب فیزیکی و دسترسی افراد غیرمجاز محافظت می‌کند. همچنین با استفاده از تجهیزاتی مانند کابل منیجر، پچ پنل، UPS و PDU می‌توانید کابل‌کشی و توزیع برق را بهتر مدیریت کرد و پایداری و امنیت سیستم مداربسته را افزایش دهید.

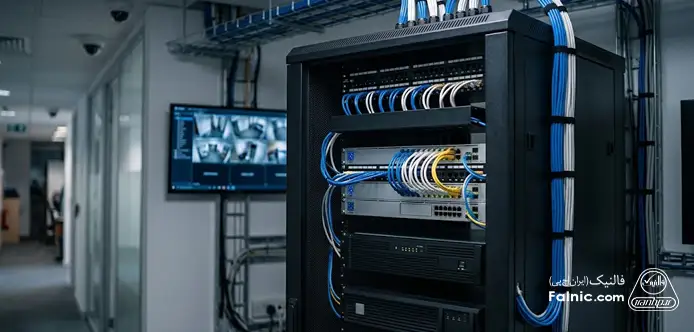

داخل رک دوربین مداربسته چه تجهیزاتی قرار می‌گیرند؟

تجهیزات داخل رک به نوع سیستم نظارت تصویری و ابعاد پروژه بستگی دارد و قرار نیست همه رک‌های دوربین مداربسته تجهیزات یکسانی داشته باشند. در یک پروژه کوچک ممکن است تنها DVR یا NVR، تجهیزات برق و چند ابزار مدیریت کابل داخل رک قرار بگیرند، درحالیکه در یک پروژه بزرگ‌تر، تجهیزات شبکه، UPS، پچ پنل و سایر تجهیزات نیز در رک نصب می‌شوند. به طور کلی تجهیزاتی که امکان قرارگیری در داخل رک را دارند، عبارت‌اند از:

DVR یا NVR

DVR یا Digital Video Recorder دستگاه ضبط دیجیتال مورد استفاده در سیستم‌های مداربسته مبتنی بر دوربین‌های آنالوگ و فناوری‌های مرتبط است. دوربین‌ها از طریق کابل کواکسیال به ورودی‌های DVR متصل می‌شوند و دستگاه وظیفه دریافت، پردازش، ذخیره و مدیریت تصاویر را بر عهده دارد. در پروژه‌هایی که از DVR رک‌مونت یا تجهیزات جانبی مناسب استفاده می‌شود، می‌توانید دستگاه ضبط را داخل رک قرار دهید تا از نظر فیزیکی محافظت شده و کابل‌های مربوط به دوربین‌ها، شبکه و نمایشگر به شکل منظم‌تری مدیریت شوند.

NVR یا Network Video Recorder نیز دستگاه ضبط مورد استفاده در سیستم‌های مداربسته تحت شبکه است، اما برخلاف DVR که اغلب با دوربین‌های متصل از طریق کابل کواکسیال کار می‌کند، NVR تصاویر دوربین‌های IP را از طریق شبکه دریافت و مدیریت می‌کند. در سیستم‌های بزرگ‌تر، NVR اغلب در کنار سوئیچ شبکه، پچ پنل، UPS و تجهیزات مدیریت کابل داخل رک قرار می‌گیرد. قرار دادن این تجهیزات در یک ساختار منظم، مدیریت ارتباط میان دوربین‌ها، شبکه و دستگاه ضبط را ساده‌تر می‌کند.

سوئیچ شبکه

در سیستم‌های مداربسته تحت شبکه، سوئیچ وظیفه برقراری ارتباط میان دوربین‌های IP، NVR و سایر تجهیزات شبکه را بر عهده دارد. اگر سوئیچ از قابلیت PoE پشتیبانی کند، می‌تواند علاوه بر انتقال داده، برق موردنیاز برخی دوربین‌های تحت شبکه را نیز از طریق کابل شبکه تأمین کند. سوئیچ‌های رک‌مونت اغلب به‌صورت مستقیم روی ریل‌های رک نصب می‌شوند.

پچ پنل

پچ پنل برای سازمان‌دهی و مدیریت کابل‌های شبکه مورد استفاده قرار می‌گیرد. در یک سیستم مداربسته تحت شبکه، کابل‌هایی که از سمت دوربین‌ها یا نقاط مختلف ساختمان به محل رک می‌رسند می‌توانند ابتدا به پچ پنل متصل شوند و سپس از طریق کابل‌های Patch به سوئیچ ارتباط پیدا کنند. استفاده از پچ پنل باعث می‌شود کابل‌کشی ساختارمندتر شود و هنگام شناسایی، جابه‌جایی یا عیب‌یابی اتصالات، مدیریت شبکه ساده‌تر باشد. البته در پروژه‌های کوچک که تعداد تجهیزات و کابل‌ها محدود است، ممکن است استفاده از پچ پنل ضرورت نداشته باشد.

UPS

UPS یا منبع تغذیه بدون وقفه برای تامین برق پایدار تجهیزات حساس در زمان قطع برق و کاهش اثر برخی نوسانات و اختلالات برق مورد استفاده قرار می‌گیرد. بسته به نوع و ظرفیت UPS، این دستگاه می‌توانند برق تجهیزات مختلفی مانند NVR، سوئیچ شبکه و سایر تجهیزات ضروری سیستم را برای مدت مشخصی تامین کنند. وجود UPS در سیستم‌های نظارت تصویری اهمیت ویژه‌ای دارد، زیرا قطع برق می‌تواند باعث توقف ضبط تصاویر شود. البته ظرفیت UPS باید بر اساس توان مصرفی واقعی تجهیزات و مدت زمان پشتیبانی مورد نیاز انتخاب شود.

PDU و تجهیزات توزیع برق

PDU یا Power Distribution Unit وظیفه توزیع برق میان تجهیزات نصب‌شده داخل رک را بر عهده دارد. تجهیزات مختلفی که در رک قرار گرفته‌اند، از جمله NVR، سوئیچ، UPS یا سایر تجهیزات، باید به شکل منظم و ایمن به برق متصل شوند و PDU امکان مدیریت بهتر این اتصالات را فراهم می‌کند. بسته به نوع PDU، امکانات آن می‌تواند از یک توزیع‌کننده برق ساده تا مدل‌های پیشرفته‌تر با قابلیت‌های مدیریتی و پایش مصرف متفاوت باشد. در رک‌های کوچک ممکن است یک PDU ساده کافی باشد، اما در پروژه‌های بزرگ‌تر باید تعداد پریزها، نوع اتصالات، ظرفیت جریان و نحوه نصب PDU متناسب با تجهیزات انتخاب شود.

تجهیزات مدیریت کابل

تجهیزات مدیریت کابل شامل ابزارهایی مانند Cable Manager، نگهدارنده کابل، سینی کابل، براکت‌ها و متعلقات عبور و مهار کابل هستند که برای مرتب‌سازی کابل‌ها داخل رک استفاده می‌شوند. مدیریت صحیح کابل فقط به زیبایی رک مربوط نیست؛ کابل‌کشی منظم باعث می‌شود مسیر هر اتصال مشخص باشد، دسترسی به تجهیزات آسان‌تر شود و عملیات عیب‌یابی، تعمیر یا اضافه کردن تجهیزات جدید با دردسر کمتری انجام شود. همچنین در رک‌های پرتراکم، مدیریت صحیح کابل‌ها به حفظ مسیر مناسب جریان هوا و جلوگیری از ایجاد بی‌نظمی در اطراف تجهیزات کمک می‌کند.

مطالب مرتبط: رک چیست؟

چرا برای دوربین مداربسته به رک نیاز داریم؟

تا اینجا یاد گرفتیم که رک دوربین مداربسته چیست و چه تجهیزاتی در آن جای می‌گیرند، اما شاید بپرسید که اصلا چرا باید از رک در سیستم مداربسته استفاده کنیم؟ استفاده از رک برای سیستم دوربین مداربسته همیشه به این معنی نیست که هر سیستم کوچکی به یک رک بزرگ و حرفه‌ای نیاز دارد. در یک سیستم ساده با چند دوربین، ممکن است قرار دادن دستگاه ضبط و تجهیزات جانبی در یک محل مناسب کافی باشد؛ اما هرچه تعداد دوربین‌ها، تجهیزات شبکه و حجم کابل‌کشی بیشتر شود، استفاده از رک به یک راهکار اصولی برای مدیریت و حفاظت از زیرساخت سیستم تبدیل می‌شود. مهم‌ترین دلایل استفاده از رک شامل موارد زیر هستند:

• تجمیع و سازمان‌دهی تجهیزات: مواردی مانند DVR، NVR، سوئیچ شبکه، پچ پنل، UPS و PDU.
• حفاظت فیزیکی از تجهیزات: محافظت در برابر برخی آسیب‌های فیزیکی و محیطی و همچنین، دسترسی افراد غیرمجاز.
• مدیریت کابل‌ها: با هدف شناسایی مسیرهای کابل در روند تعمیر و عیب‌یابی سیستم در مواقع لزوم.
• کمک به بهبود تهویه و مدیریت حرارت تجهیزات: رک‌های استاندارد امکان نصب فن و ایجاد مسیر مناسب برای گردش هوا را فراهم می‌کنند.
• توسعه‌پذیری: اگر رک از ابتدا با ظرفیت مناسب انتخاب شده باشد، اضافه کردن تجهیزات جدید بدون ایجاد تغییر اساسی در محل نصب امکان‌پذیر است.

در نتیجه، رک برای دوربین مداربسته بیشتر از آنکه یک محل قرار دادن DVR یا NVR باشد، بخشی از زیرساخت فیزیکی سیستم نظارت تصویری است که به نظم، امنیت، مدیریت کابل، تهویه، نگهداری و توسعه سیستم کمک می‌کند.

انواع رک مناسب برای دوربین مداربسته کدامند؟

اینکه بدانید رک دوربین مداربسته چیست، اهمیت زیادی در انتخاب ساختار مناسب برای سیستم مداربسته دارد، اما مهم‌تر از این موضوع این است که بدانید کدام مدل رک را انتخاب کنید؟ رک مناسب برای یک سیستم دوربین مداربسته بر اساس تعداد تجهیزات، فضای در دسترس، شرایط محیط نصب و میزان توسعه موردنیاز انتخاب می‌شود. از نظر ساختار، سه گزینه رایج برای این کاربرد شامل رک دیواری، رک ایستاده و رک باز یا Open Frame هستند که هرکدام برای شرایط متفاوتی مناسب‌اند.

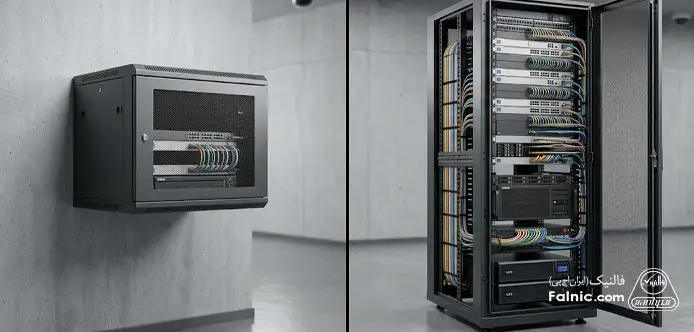

رک دیواری

رک دیواری برای سیستم‌های کوچک و متوسط و پروژه‌هایی که تجهیزات زیادی ندارند، گزینه‌ای کاربردی است. این رک روی دیوار نصب می‌شود و به دلیل ابعاد و فضای اشغال‌شده کمتر، برای محیط‌هایی مانند فروشگاه‌ها، دفاتر، ساختمان‌های اداری و پروژه‌های نظارتی کوچک مناسب است. رک‌های دیواری اغلب برای نصب تجهیزاتی مانند سوئیچ شبکه، پچ پنل، تجهیزات مدیریت کابل و برخی مدل‌های DVR یا NVR طراحی می‌شوند. هنگام انتخاب آن‌ها باید به ارتفاع رک بر اساس یونیت، عمق مفید، وزن تجهیزات و امکان تهویه توجه کرد. یکی از محدودیت‌های رک دیواری نیز ظرفیت کمتر آن نسبت به رک‌های ایستاده است.

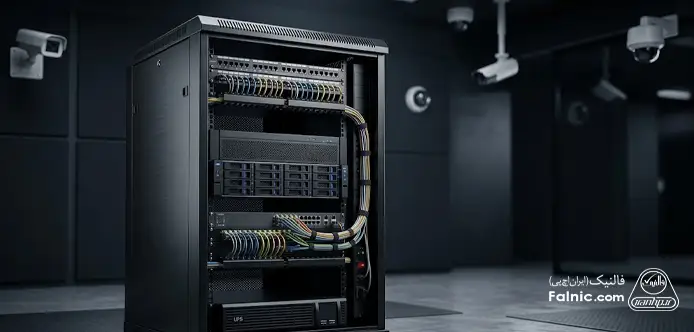

رک ایستاده

رک ایستاده برای پروژه‌های متوسط و بزرگ که تجهیزات بیشتری دارند، انتخاب مناسب‌تری است. این رک روی زمین قرار می‌گیرد و اغلب در ارتفاع‌ها و عمق‌های مختلف تولید می‌شود؛ بنابراین فضای بیشتری برای نصب NVR، سوئیچ‌های متعدد، UPS، PDU، تجهیزات ذخیره‌سازی و سایر تجهیزات رک‌مونت در اختیار قرار می‌دهد. ظرفیت بالاتر، امکان نصب تجهیزات بیشتر، مدیریت بهتر کابل‌ها و قابلیت توسعه آسان‌تر، مهم‌ترین مزایای رک ایستاده هستند. در پروژه‌هایی که تعداد دوربین‌ها زیاد است یا قرار است سیستم در آینده توسعه پیدا کند، اغلب رک ایستاده انعطاف‌پذیری بیشتری نسبت به مدل دیواری دارد.

رک باز یا Open Frame

رک باز یا Open Frame برخلاف رک‌های معمولی، فاقد دیواره‌ها و درب‌های کامل است و تجهیزات روی یک فریم فلزی باز نصب می‌شوند. این ساختار دسترسی بسیار خوبی به تجهیزات و کابل‌ها ایجاد می‌کند و گردش هوا نیز در آن اغلب ساده‌تر است. با وجود این مزایا، رک باز محافظت فیزیکی و امنیت دسترسی رک‌های بسته را ندارد. به همین دلیل برای محیط‌هایی که تجهیزات باید در برابر دسترسی افراد، گردوغبار یا آسیب‌های محیطی محافظت شوند، گزینه مناسبی نیست. رک Open Frame بیشتر در محیط‌های کنترل‌شده، اتاق تجهیزات یا مکان‌هایی کاربرد دارد که دسترسی سریع به تجهیزات و کابل‌ها اهمیت بیشتری از حفاظت فیزیکی دارد.

رک دوربین مداربسته چه تفاوتی با رک شبکه دارد؟

رک دوربین، همان رک شبکه است یا با یکدیگر تفاوت دارند؟ در نگاه اول ممکن است تصور شود رک دوربین مداربسته و رک شبکه دو نوع رک متفاوت هستند، اما در واقع تفاوت اصلی آن‌ها در خود رک نیست. بسیاری از رک‌هایی که برای سیستم‌های دوربین مداربسته استفاده می‌شوند همان استانداردهای فیزیکی رک‌های شبکه را دارند و می‌توانند تجهیزات استاندارد رک‌مونت را در خود جای دهند و تفاوت این دو، بیشتر به نوع تجهیزات نصب‌شده، نحوه طراحی زیرساخت و نیازهای پروژه مربوط می‌شود.

در یک زیرساخت شبکه معمولی، تمرکز اصلی روی تجهیزاتی مانند سوئیچ، پچ پنل، روتر، فایروال، سرور و تجهیزات ارتباطی است. هدف اصلی رک شبکه نیز ایجاد یک ساختار منظم و استاندارد برای نگهداری و مدیریت همین تجهیزات است. اما در یک سیستم نظارت تصویری، تجهیزاتی مانند DVR یا NVR، سوئیچ‌های PoE، تجهیزات ذخیره‌سازی، UPS و تجهیزات مدیریت کابل اهمیت بیشتری پیدا می‌کنند. در سیستم‌های تحت شبکه، تعداد زیاد کابل‌های متصل به دوربین‌ها و نیاز به تامین برق PoE نیز می‌تواند روی نحوه انتخاب و چیدمان رک تأثیر بگذارد.

بنابراین نمی‌توان گفت رک دوربین مداربسته باید ویژگی متفاوتی نسبت به رک سرور داشته باشد. یک رک استاندارد شبکه می‌تواند برای سیستم نظارت تصویری نیز مناسب باشد، به شرط آنکه ابعاد، ظرفیت، عمق، تحمل وزن، تهویه و امکانات مدیریت کابل آن با تجهیزات سیستم مداربسته مطابقت داشته باشد.

آنچه درباره رک دوربین مداربسته آموختیم

در این مقاله گفتیم رک دوربین مداربسته چیست، چه کاربرد و انواعی دارد و چرا باید از آن استفاده کنید؟ رک دوربین مداربسته یکی از اجزای زیرساخت فیزیکی سیستم نظارت تصویری است که وظیفه آن فقط نگهداری DVR یا NVR نیست؛ بلکه با ایجاد یک فضای استاندارد برای نصب تجهیزات، به حفاظت فیزیکی، سازمان‌دهی تجهیزات، مدیریت کابل‌ها، توزیع برق، تهویه و توسعه‌پذیری سیستم کمک می‌کند.

بسته به ابعاد پروژه و تعداد تجهیزات، می‌توانید از رک دیواری، ایستاده یا باز استفاده کرد. رک دیواری اغلب برای پروژه‌های کوچک‌تر و فضاهای محدود مناسب است، رک ایستاده برای سیستم‌های بزرگ‌تر و تجهیزات بیشتر انعطاف‌پذیری بالاتری دارد و رک Open Frame نیز در محیط‌های کنترل‌شده‌ای کاربرد دارد که دسترسی آسان و گردش هوای آزاد اهمیت بیشتری دارد. در نهایت، انتخاب رک مناسب باید بخشی از طراحی زیرساخت سیستم مداربسته در نظر گرفته شود، نه خرید یک محفظه برای قرار دادن تجهیزات و در فرایند خرید آن، باید مشخصات رک با نیازهای واقعی پروژه تطبیق داده شود. در صورتی‌که برای خریدن رک‌ و سایر تجهیزات دوربین مداربسته نیاز به مشاوره دارید کافیست با شماره 0218363 تماس بگیرید.
