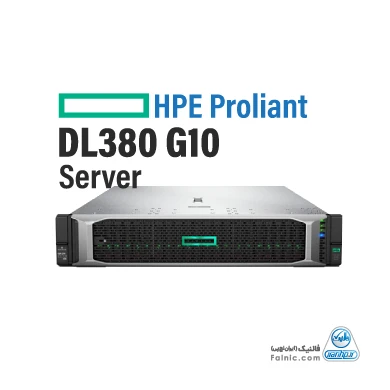

سرور اچ پی DL380 Gen10

مشخصات hpe proliant dl380 gen10

سرور پرولیانت اچ پی مدل HPE DL380 G10 پرفروش‌ترین مدل سرور در ایران و دنیا است. این سرور نسل 10 با داشتن ویژگی‌ها و تکنولوژی‌های به‌روز و جدید در زمینه سخت افزار و نرم افزار، قادر به ارایه کارایی، توسعه پذیری و امنیت در سطح بسیار بالا است و در پردازش‌های سنگین و دیتاسنتر، HPC، مجازی سازی، گرافیک و رندرینگ در سطح حرفه‌ای، شبیه سازی و مدل سازی، کاربرد دارد.

کسب‌وکارهای متوسط و شرکت‌ها و صنایع مهم و بزرگ برای مصارف مختلف می‌توانند از قابلیت‌های این سرور اچ پی بهره برند. سرور دی ال 380 اچ پی استفاده می‌کنند پس کسب‌وکار شما هر وسعتی که داشته باشد از کوچک گرفته تا بزرگ، سرور دو پردازنده‌ای HPE DL380 Gen10 را بر اساس کاربرد مورد نیاز خودتان، کانفیگ و پیکربندی کنید و از مزایای هر شاسی و کانفیگ بهره‌مند شوید.

وجه تمایز سرور HPE DL380 G10

سرور دی ال 380 اچ پی از Modular Drive Bay پشتیبانی می‌کند که در صورت استفاده از آن انعطاف لازم برای پشتیبانی از درایوهای LFF یا همان 3.5 اینچی، و درایوهای SFF یا همان 2.5 اینچی، برای شما فراهم است. علاوه بر این در نسل 10 این سرور اچ پی، از Midline Tray پشتیبانی می‌شود که می‌توان 4 عدد هارد درایو 3.5 اینچی را روی آن نصب و تعداد LFF ها را در مجموع به 19 عدد رساند. در ادامه با انواع کانفیگ و پیکربندی این سرور بی‌نظیر با شما همراه هستیم.

انواع شاسی سرور HPE DL380 G10

• 8 LFF Hot-Plug Drive Model with Universal media bay and optional 2SFF and optical drive

• 12LFF + 3 rear LFF Hot-Plug Drive Model

• 12 LFF + 2 rear SFF Hot-Plug Drive Model

• 24 SFF + rear 2 SFF Hot-Plug Drive Model

• 24 SFF bay + 6 rear SFF Hot-Plug Drive Model

• در جدولی که در ادامه آمده، توضیحات مربوط به پنل پشتی این مدل از سرور DL380 G10 را می‌بینید.

کانفیگ سرور hp dl380 g10 HPE DL380 G10

1. CPU های انترپرایزی نسل اول و دوم اینتل زئون Scalable با حداکثر 28 هسته، 38.5 مگابایت کش و فرکانس9 گیگاهرتز
2. رم های پرسرعت DDR4 با سرعت 2933 MT/s و ظرفیت کل 3 ترابایت (حداکثر سرعت رم به نوع و نسل پردازنده بستگی دارد)
3. رم های NVDIMM و HPE Persistent Memory
4. ذخیره سازی داخلی با انواع هاردها با انواع ظرفیت ذخیره سازی
5. 8 اسلات PCIe برای افزایش I/O، ذخیره سازی بیشتر، کارت گرافیک و کارت شبکه و کنترلر اضافه، و HPC
6. 20 عدد NVMe با ظرفیت 7.68 ترابایت (153.6 ترابایت) و اینترفیس 12 Gb/s
7. کارت شبکه های Embedded 4x1GbE و HPE FlexibleLOM و انتخاب پهنای باند بین1GbE و  25GbE
8. نرم افزار مدیریتی HPE iLO 5

پردازنده در سرورHPE DL380 Gen10

سرور اچ پی دی ال 380 نسل 10 از سی پی یو های زیر پشتیبانی می‌کند:

نسل دوم اینتل زئون Scalable سری پلاتینوم (Platinum Processors - 2st Gen Intel Xeon Scalable)

• 14 مدل که بین 4 تا 28 هسته و کش بین 16.5 تا 38.5 مگابایت و فرکانس بین 2.4 تا 3.8 گیگاهرتز

پردازنده‌های نسل اول اینتل زئون Scalable سری پلاتینوم (Platinum Processors - 1st Gen Intel Xeon Scalable)

• 11 مدل که بین 4 تا 28 هسته و کش بین 5 تا 38.5 مگابایت و فرکانس بین 2 تا 3.6 گیگاهرتز

پردازنده‌های نسل دوم اینتل زئون Scalable سری گلد (Gold Processors - 2st Gen Intel Xeon Scalable)

• 35 مدل که بین 4 تا 24 هسته و کش بین 16.5 تا 35.75 مگابایت و فرکانس بین 1.8 تا 3.6 گیگاهرتز

پردازنده‌های نسل اول اینتل زئون Scalable سری گلد (Gold Processors - 1st Gen Intel Xeon Scalable)

• 23 مدل که بین 4 تا 22 هسته و کش بین 13.75 تا 30.25 مگابایت و فرکانس بین 2 تا 3.5 گیگاهرتز

پردازنده‌های نسل دوم اینتل زئون Scalable سری سیلور (Silver Processors - 2st Gen Intel Xeon Scalable)

• 6 مدل که بین 8 تا 16 هسته و کش بین 10 تا 22 مگابایت و فرکانس بین 2.1 تا 2.5 گیگاهرتز

پردازنده‌های نسل اول اینتل زئون Scalable سری سیلور (Silver Processors - 1st Gen Intel Xeon Scalable)

• 5 مدل که بین 4 تا 12 هسته و کش بین 8.25 تا 16.5 مگابایت و فرکانس بین 2.1 تا 2.6 گیگاهرتز

پردازنده‌های نسل دوم اینتل زئون Scalable سری برونز (Brronze Processors - 2st Gen Intel Xeon Scalable)

• 1 مدل که با 6 هسته و کش بین 8.25 مگابایت و فرکانس 1.9 گیگاهرتز

پردازنده‌های نسل اول اینتل زئون Scalable سری برونز (Brronze Processors - 1st Gen Intel Xeon Scalable)

• 2 مدل که بین 6 یا 8 هسته و کش بین 8.25 تا 11 مگابایت و فرکانس 1.7 گیگاهرتز

اسلات افزونه وPCIe در سرور HPE DL380 Gen10

تعداد PCIe های قابل استفاده بستگی به تعداد CPU نصب شده روی سرور دارد. با نصب پردازنده اول، 3 اسلات PCIe داریم. با نصب پردازنده دوم، 5 اسلات PCIe دیگر خواهیم داشت. در کل حداکثر تعداد درگاه‌های PCIe که در سرور HPE DL380 G10 پشتیبانی می‌شود، 8 اسلات است.

تعداد قابل توجه PCIe های قابل استفاده در این سرور نسل 10 اچ پی باعث افزایش کارایی، پهنای باند و ارتقاپذیری می‌شود. در نتیجه هم در زمینه پردازشی و هم در زمینه شبکه و گرافیک و I/O امکان ارتقا خواهید داشت.

حافظه و رم در سرور HPE DL380 Gen10

می‌دانیم که رم و حافظه در کنار سی پی یو نقش مهمی در سرعت و کارایی دارد. سرور اچ پی دی ال 380 نسل 10 از 24 اسلات DDR4 با سرعت 2933 و 2666 و 2400 مگاهرتز پشتیبانی می‌کند. پردازنده‌های نسل دوم از سرعت 2933 پشتیبانی می‌کنند.

به ازای هر پردازنده 12 اسلات حافظه و رم پشتیبانی می‌شود که بسته به نسل و مدل پردازنده ظرفیت کل که برای حافظه در اختیار داریم به شرح زیر است:

• با 24 اسلات LRDIMM با ظرفیت 128 گیگابایت، حداکثر ظرفیت 3 ترابایت را خواهیم داشت.
• با 24 اسلات RDIMM با ظرفیت 64 گیگابایت، حداکثر ظرفیت 1.54 ترابایت را خواهیم داشت.
• با 12 اسلات HPE Persistent Memory با ظرفیت 512 گیگابایت، حداکثر ظرفیت 6 ترابایت را خواهیم داشت.
• با 12 اسلات NVDIMM با ظرفیت 16 گیگابایت، حداکثر ظرفیت 192 گیگابایت را خواهیم داشت.

نکات مهم درباره رم‌های به کار رفته در CPUهای مقیاس پذیر اینتل زئون به شرح زیر است:

1. پردازنده‌های نسل اول که پسوند M دارند از 1.5 ترابایت رم به ازای هر CPU پشتیبانی می‌کنند.
2. پردازنده‌های نسل دوم که پسوند M یا L دارند از 2 یا 4.5 ترابایت رم به ازای هر CPU پشتیبانی می‌کنند.
3. پردازنده‌های نسل اول از حداکثر 6 تا NVDIMM به ازای هر پردازنده پشتیبانی می‌شود.
4. پردازنده‌های نسل دوم از NVDIMM پشتیبانی نمی‌کنند.
5. پردازنده‌های نسل اول از HPE Persistent Memory پشتیبانی نمی‌کنند.
6. پردازنده‌های نسل دوم از HPE Persistent Memory پشتیبانی می‌کنند و فقط یا با RDIMM یا با LRDIMM قابل ترکیب هستند.
7. نکته مهم این است که رم‌های RDIMM و LRDIMM در یک سرور قابل ترکیب نیستند.

ارتقا و انعطاف در سرور HPE DL380 Gen10

در سرور اچ پی دی ال 380 جی 10 می‌توانید فقط با توجه به نیازی که در حال حاضر در ذخیره سازی دارید، تعداد و نوع درایوها انتخاب کنید و در سال‌های بعد و با توجه به افزایش نیازهای ذخیره سازی خود تعداد آنها را افزایش دهید. همین امکان در مورد پردازنده و رم هم وجود دارد. یعنی با یک CPU و حداکثر 12 عدد رم شروع کنید و کانفیگ را به 2 پردازنده و حداکثر 24 عدد رم برسانید. با نصب پردازنده دوم، می‌توانید رایزر دوم و سوم را هم اضافه کنید تا از 5 اسلات PCIe دیگر علاوه بر 3 اسلات قبلی، استفاده کنید. تنوع در قدرت و نوع سی پی یو و سرعت و ظرفیت رم وجود دارد. در برخی مدل‌های CPU، حداکثر ظرفیت رم قابل پشتیبانی برای هر سی پی یو، بین 1 تا 4.5 ترابایت است ضمن اینکه این سرور از رم های NVDIMM و HPE Persistent Memory هم پشتیبانی می‌کند که مثلا در دیتابیس و HPC کارایی و سرعت را به شدت افزایش می‌دهد.

انواع هارد درایو ها و ذخیره سازی در سرور HPE DL380 Gen10

در شاسی LFF، با افزودن LFF Drive Cage در قسمت پشتی، امکان افزودن 3 عدد درایو LFF دیگر به 12 درایو موجود در قسمت جلو، وجود دارد. با افزودن Midline Tray 4 عدد هارد درایو 3.5 اینچی روی آن نصب می‌شود، تعداد LFF ها را در مجموع به 19 عدد می‌رسانیم. یعنی با 19 درایو 3.5 اینچی با انواع و ظرفیت‌های مختلف، ظرفیت‌های زیر را خواهیم داشت:

1. 68 ترابایت: با LFF از نوع SAS و یا SATA با ظرفیت 14 ترابایت و دو عدد SFF SSD با ظرفیت 3.84 در قسمت پشتی؛
2. 64 ترابایت: با LFF از نوع SATA SSD با ظرفیت 3.84 ترابایت و دو عدد SFF SSD با ظرفیت 3.84 در قسمت پشتی؛
3. 16 ترابایت: با LFF از نوع SAS SSD با ظرفیت 1.92 ترابایت و دو عدد SFF SSD با ظرفیت 3.84 در قسمت پشتی؛

در شاسی SFF، با افزودن SFF Drive Cage در قسمت پشتی، امکان افزودن 6 عدد درایو SFF دیگر به 24 درایو موجود در قسمت جلو، وجود دارد. یعنی با 30 درایو 2.5 اینچی با انواع و ظرفیت‌های مختلف، ظرفیت‌های زیر را خواهیم داشت:

1. 72 ترابایت: با SFF از نوع SAS با ظرفیت 2.4 ترابایت؛
2. 60 ترابایت: با SFF از نوع SATA با ظرفیت 2 ترابایت؛
3. 2 ترابایت: با SFF از نوع SATA SSD با ظرفیت 3.84 ترابایت؛
4. 459 ترابایت: با SFF از نوع SAS SSD با ظرفیت 15.3 ترابایت؛

سرور پرولیانت اچ پی DL380 G10 با پشتیبانی از درایوSFF NVMe PCIe SSD  می‌تواند سرعت قابل ملاحظه‌ای را برایتان فراهم کند. این سرور از 20 عدد NVMe پشتیبانی می‌کند که اگر از NVMe PCIe های 7.68 ترابایتی استفاده شود، ظرفیت 153.6 ترابایت را خواهیم داشت.

تفاوت مهم دیگر سرور HPE DL380 G10 با نسل قبلی‌اش علاوه بر این که تعداد و ظرفیت درایوها افزایش یافته و به جای 6 تا NVMe از 20 تا پشتیبانی می‌کند، در موارد زیر هم تفاوت دارد:

1. پشتیبانی از دو عدد درایو 2 در رایزر اولیه
2. پشتیبانی از درایوهای uFF

کنترلر ذخیره سازی در سرورHPE DL380 Gen10

در سرور DL380 Gen10 از کنترلر تعبیه شده HPE Smart Array S100i SR Gen10 SW RAID پشتیبانی و تمامی مدل‌ها استفاده می‌شود. کنترلر S100i SR فقط در حالت UEFI کار می‌کند و در حالت Legacy کار نمی‌کند و برای اینکه بتوانیم حالت Legacy را داشته باشیم به کنترلر دیگری نیاز داریم.  S100i SR به صورت پیش فرض خاموش است و باید فعال شود.

کنترلر S100i SR از 14 پورت تعبیه شده SATA پشتیبانی می‌کند اما فقط 12 تای آن در دسترس است و دو تای دیگر برای پشتیبانی از دو عدد درایو M.2 روی رایزر اولیه در نظر گرفته شده است. و نکته آخر درباره ایم کنترلر نسل 10 اچ پی این است که فقط از ویندوز پشتیبانی می‌کند.

کنترلرهای قابل استفاده در مدل‌های Essential سرور HPE DL380 G10

• HPE Smart Array E208i-a SR Gen10 Controller
• HPE Smart Array E208i-p SR Gen10 Controller
• HPE Smart Array E208e-p SR Gen10 Controller

کنترلرهای قابل استفاده در مدل‌های Performance سرور HPE DL380 G10

• HPE Smart Array P408i-a SR Gen10 Controller
• HPE Smart Array P408i-p SR Gen10 Controller
• HPE Smart Array P408e-p SR Gen10 Controller
• HPE Smart Array P816i-a SR Gen10 Controller

انواع کارت گرافیک در سرور HPE DL380 Gen10

سرور HPE DL380 G10 از کارت گرافیک های زیر پشتیبانی می‌کند:

• NVIDIA Tesla
• NVIDIA Quadro
• AMD Radeon Pro

توجه داشته باشید که ترکیب انواع کارت گرافیک با هم غیرممکن است و در صورت نصب کارت گرافیک از ویندوز سرور 2012 R2 پشتیبانی نمی‌شود.

تعداد کارت گرافیک که پشتیبانی می‌شود قابل توجه است. مثلا مدل HPE NVIDIA Quadro P4000 Graphics Accelerator را می‌توان 5 عدد هم نصب کرد. برخی کارت گرافیک ها هم فقط با برخی CPU های سرور DL380 G10 سازگار است. مثلا مدل HPE NVIDIA Quadro RTX 4000 Graphics Accelerator فقط با CPU های نسل دوم Scalable Intel Xeon پشتیبانی می‌شود. برخی کارت گرافیک ها هم با برخی شاسی ها سازگار نیستند مثلا در 12LFF Chassis نمی‌توان از HPE NVIDIA Tesla P40 24GB Computational Accelerator استفاده کرد.

پس در انتخاب سرور مناسب خود باید به چنین نکاتی توجه کنید.
