هر آنچه باید درباره ابزار شبکه بدانید
شبکههای کامپیوتری شریان حیاتی دنیای دیجیتال امروز هستند. از اینترنت خانگی گرفته تا شبکههای سازمانی پیچیده، همهچیز بر پایه ارتباط سریع و مطمئن بین دستگاهها بنا شده است. اما برای ساخت، نگهداری و عیبیابی و خدمات شبکه، وجود ابزارهایی دقیق و استاندارد ضروری است. ابزار شبکه، همان وسایل تخصصی هستند که مهندسان و تکنسینها با استفاده از آنها میتوانند عملکرد شبکه را بررسی، عیبیابی و بهینه کنند. بدون این ابزارها، مدیریت شبکه مانند تلاش برای تعمیر موتور یک خودرو بدون داشتن جعبهابزار است. هدف از این مقاله فالنیک، آشنایی جامع با ابزارهای اصلی شبکه، کاربردها، نحوه انتخاب صحیح و نکات مهم در استفاده و نگهداری آنها است تا بتوانید بسته به نوع شبکه (خانگی، اداری یا دیتاسنتری) بهترین تصمیم را بگیرید.
فهرست محتوا
چرا ابزار شبکه مهماند و چه مشکلاتی را حل میکنند؟
هر شبکه از مجموعهای از کابلها، سوئیچها، روترها و دستگاههای انتهایی تشکیل شده است. اگر در هر بخش از این زنجیره اختلالی رخ دهد، عملکرد کل سیستم دچار مشکل میشود. برای مثال تنها یک کابل معیوب یا کانکتور شل میتواند سرعت یا حتی کل ارتباط را قطع کند. در چنین شرایطی، ابزار شبکه نقش نجاتدهنده بازی میکند. ابزارهای شبکه به مهندسان کمک میکنند تا:
- خطا را بهسرعت پیدا کنند برای مثال کابل تستر نشان میدهد کدام سیم در کابل قطع است.
- از صحت نصب مطمئن شوند، برای مثال با ابزار کرمپر، سوکتها دقیق پرس میشوند.
- کیفیت ارتباط را بسنجند، برای مثال با Wi-Fi Analyzer میزان تداخل فرکانسی مشخص میشود.
- امنیت و سلامت داده را بررسی کنند، برای مثال با Packet Sniffer میتوانید جریان بستهها را تحلیل کنید.
بهطور خلاصه، ابزارهای شبکه باعث کاهش زمان خرابی (Downtime)، جلوگیری از خطاهای انسانی، افزایش کارایی شبکه و کاهش هزینههای تعمیرات میشوند.
کاربرد ابزار در محیطهای خانگی، اداری و دیتاسنتر
شبکهها بر اساس اندازه و پیچیدگیشان، به ابزارهای متفاوتی نیاز دارند. هرچه اندازه و حساسیت شبکه بیشتر باشد، ابزارهای موردنیاز نیز باید دقیقتر، پیشرفتهتر و قابل اعتمادتر باشند.
- در محیطهای خانگی، اغلب هدف بررسی اتصال اینترنت، رفع مشکلات کابل یا بهبود پوشش وایفای است. در این فضاها ابزارهایی مانند کابل تستر، کرمپر و Wi-Fi Analyzer کافی هستند.
- در محیطهای اداری، شبکهها گستردهترند و نیاز به تست دقیق کابلکشی، پچپنل، سوئیچ و روتر وجود دارد. در اینجا ابزارهایی مانند پانچداون، Packet Sniffer، مولتیمتر و نرمافزارهای مدیریتی اهمیت بیشتری پیدا میکنند.
- اما در دیتاسنترها شرایط کاملا تخصصیتر است. حجم عظیم کابلها، وجود فیبر نوری و حساسیت بالای ارتباطات، استفاده از ابزارهایی مانند OTDR، Network Tap و TDR را الزامی میکند. این ابزارها میتوانند فاصله دقیق شکست در کابل را اندازهگیری کرده یا حتی کوچکترین افت سیگنال را شناسایی کنند.

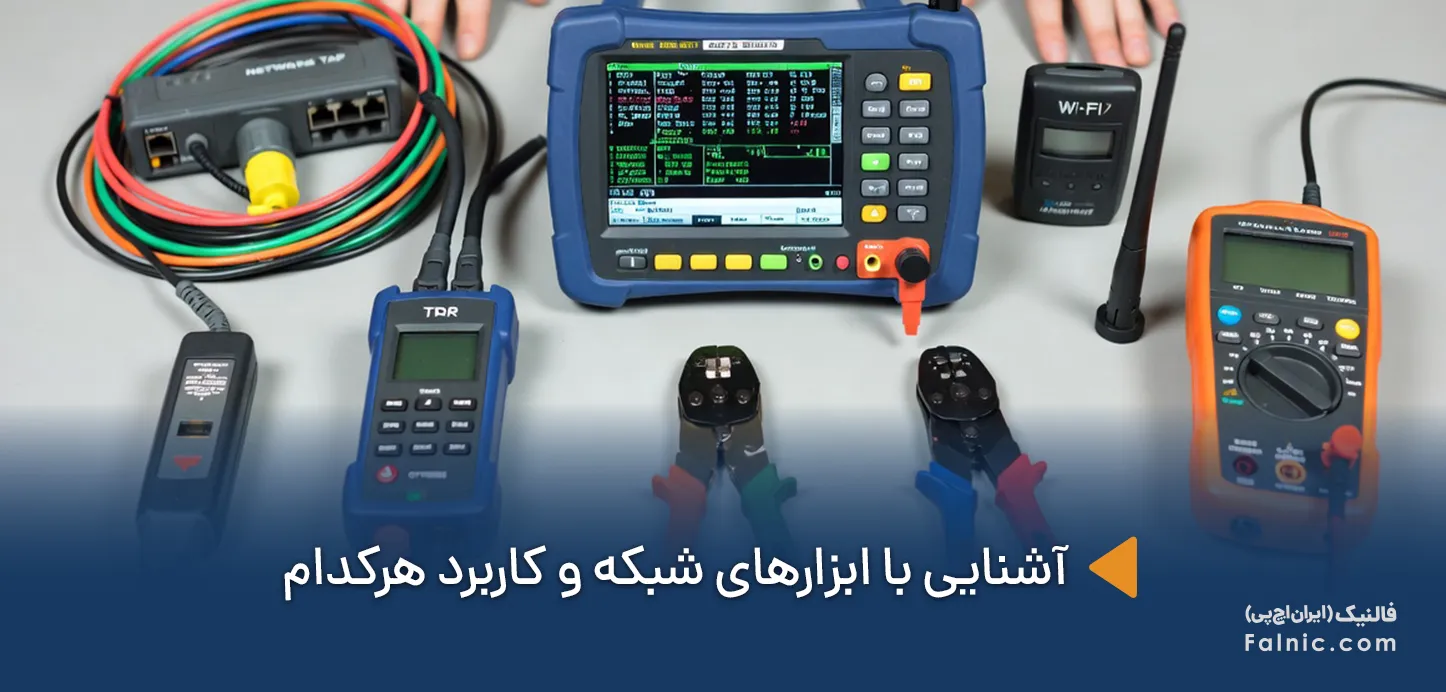

انواع ابزار شبکه و کاربرد آنها
در ادامه با مهمترین ابزار شبکه و کاربر هرکدام به زبان ساده آشنا میشویم:
کابل تستر
کابل تستر یکی از ابتداییترین اما ضروریترین ابزارهای شبکه است. این دستگاه برای بررسی صحت عملکرد کابلهای شبکه (اغلب کابلهای CAT5، CAT6 و RJ-45) بهکار میرود. کابل تستر با ارسال سیگنال از یک سمت کابل و دریافت آن در سمت دیگر، صحت اتصالات، ترتیب پینها (Wiring Sequence) و وجود هرگونه قطعی یا اتصال کوتاه را مشخص میکند. در کابلهای بلند، برخی مدلها حتی طول کابل را نیز اندازهگیری میکنند.
برای مثال فرض کنید در ساختمانی جدید ۵۰ کابل شبکه نصب شده اما تنها بخشی از آنها اتصال درستی دارند. با کابل تستر میتوان بهسرعت مشخص کرد کدام کابل یا سوکت به اشتباه پانچ شده است. ابزارهای پیشرفتهتر مانند Fluke Cable Tester علاوهبر تست سلامت فیزیکی، کیفیت سیگنال و سرعت انتقال را نیز میسنجند.
TDR و OTDR
TDR (Time Domain Reflectometer) و OTDR (Optical Time Domain Reflectometer) دو ابزار تخصصی برای اندازهگیری و تشخیص محل خرابی در کابلها هستند. TDR اغلب در شبکههای مسی کاربرد دارد، درحالیکه OTDR برای فیبر نوری استفاده میشود. عملکرد هر دو مشابه است؛ دستگاه پالس سیگنالی را به درون کابل ارسال میکند و با تحلیل بازتاب سیگنال، محل قطعی، خمیدگی یا افت را مشخص میکند.
در شبکههای فیبر نوری، حتی یک شکست کوچک در کابل میتواند انتقال داده را مختل کند. در چنین شرایطی، OTDR میتواند با دقتی در حد چند سانتیمتر محل خرابی را نشان دهد تا تکنسین در همان نقطه فیبر را تعمیر کند. استفاده از این ابزار در دیتاسنترها، مخابرات و پروژههای بزرگ فیبر نوری ضروری است.

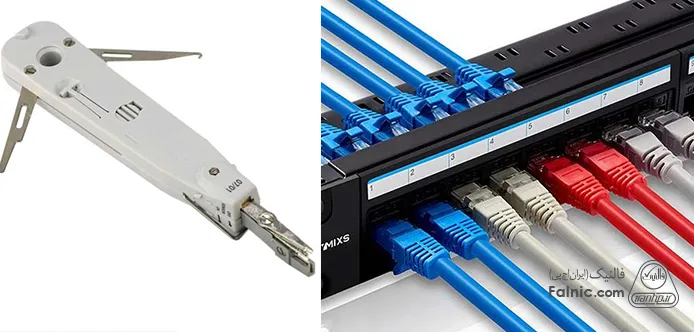

پچپنل و ابزار پانچ
پچپنل یکی از تجهیزات حیاتی در هر رک شبکه است که نظم و مدیریت کابلها را ممکن میسازد. اما برای نصب سیمها در پچپنل باید از ابزار پانچداون استفاده کرد. این ابزار، سیمها را در شیارهای ترمینال (IDC) قرار داده و با فشار مناسب، اتصال الکتریکی مطمئنی بین سیم و کانکتور ایجاد میکند.
مزیت استفاده از پانچداون در این است که علاوهبر برقراری اتصال دقیق، باعث میشود کابلها محکم در جای خود باقی بمانند و در آینده احتمال قطعی یا نویز کاهش یابد. مدلهای حرفهای این ابزار دارای تیغه برش خودکار هستند که همزمان با پانچ کردن، انتهای سیم اضافه را میبرند.
Crimping Tool
ابزار کرمپر برای نصب سوکت RJ-45 بر سر کابل شبکه استفاده میشود. در واقع، کرمپر سیمهای مسی را در داخل پینهای فلزی سوکت پرس میکند تا ارتباط الکتریکی برقرار شود. اگرچه این کار ساده بهنظر میرسد، اما دقت در ترتیب رنگبندی (استانداردهای T568A و T568B) و فشار یکنواخت ابزار بسیار اهمیت دارد. یک اتصال ناقص میتواند منجر به ناپایداری یا افت سرعت شبکه شود. کرمپرهای جدید اغلب چندکاره هستند و قابلیت برش و لایهبرداری روکش کابل را نیز دارند. این ابزار باید در هر جعبهابزار شبکهای وجود داشته باشد.
پاکتسِیندر یا کابلشناس
پاکتسِیندر یا کابلشناس ابزاری برای شناسایی مسیر کابلها در میان مجموعهای از کابلهای مشابه است. این ابزار سیگنال خاصی را در طول کابل ارسال میکند و با کمک گیرنده، میتوان سر دیگر همان کابل را در بین دهها کابل دیگر تشخیص داد. این ویژگی در رکها و اتاقهای سرور که دهها کابل از مسیرهای مشابه عبور میکنند، بسیار ارزشمند است.
برخی مدلهای جدید پاکتسِیندرها حتی امکان تست اتصال پورت شبکه یا شناسایی شماره پورت سوئیچ را هم دارند.
Multimeter
مولتیمتر یکی از ابزارهای عمومی اما بسیار مهم در حوزه شبکه و برق است. با مولتیمتر میتوان ولتاژ، جریان و مقاومت مدارها را اندازهگیری کرد. در شبکهها، از این ابزار برای بررسی برق ورودی تجهیزات، صحت آداپتورها و کنترل تغذیه PoE (برق از طریق کابل شبکه) استفاده میشود.
فرض کنید یکی از سوئیچهای شما روشن نمیشود. با استفاده از مولتیمتر، میتوانید بررسی کنید آیا آداپتور خروجی مناسب دارد یا خیر. سپس در صورت نیاز قبل از تعویض دستگاه، مشکل را در منبع تغذیه شناسایی کنید.
مولتیمترهای دیجیتال مدرن دارای نمایشگر دقیق، قابلیت تست دیود و حتی اندازهگیری فرکانس نیز هستند.

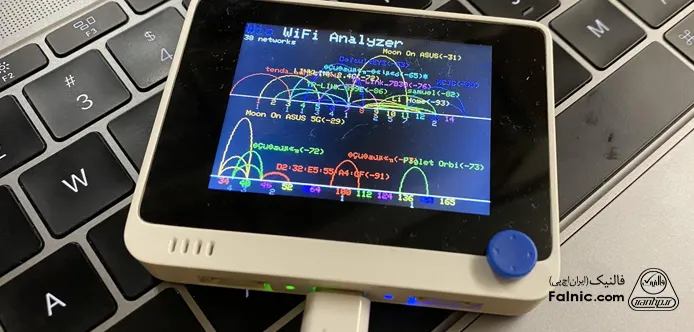

Wi-Fi Analyzer
در شبکههای بیسیم، قدرت سیگنال، تداخل کانالها و موقعیت قرارگیری روتر نقش کلیدی در کیفیت ارتباط دارند. Wi-Fi Analyzer ابزاری نرمافزاری یا سختافزاری است که این پارامترها را بهصورت گرافیکی نمایش میدهد.
با این ابزار میتوان کانالهای شلوغ را شناسایی کرد و برای روتر، کانالی خلوتتر انتخاب کرد تا سرعت و پایداری اتصال افزایش یابد. همچنین میتوان محدوده پوششدهی هر نقطه را اندازهگیری و بهترین محل نصب اکسسپوینتها را تعیین کرد.
برای مثال در ساختمانهای چندطبقه، با استفاده از Wi-Fi Analyzer میتوان مشخص کرد در کدام بخشها سیگنال ضعیف است و نیاز به توسعه پوشش با Access Point جدید وجود دارد.
Network Tap / Packet Sniffer
این ابزارها برای تحلیل عمیق ترافیک شبکه بهکار میروند. Network Tap سختافزاری است که دادههای عبوری از شبکه را کپی کرده و به Packet Snifferها میفرستد. نرمافزارهایی مانند Wireshark یا Tcpdump میتوانند بستههای داده را آنالیز کرده و اطلاعات دقیقی درباره پروتکلها، آدرسهای IP، تاخیرها و حتی مشکلات امنیتی ارائه دهند.
مهندسان شبکه از این ابزار برای مانیتورینگ، تشخیص نفوذ یا تحلیل عملکرد سرویسها استفاده میکنند. به کمک آن میتوان فهمید چه ترافیکی بیشترین فشار را به شبکه وارد میکند یا آیا بستهها در مسیر دچار از دست رفتن (Packet Loss) میشوند یا خیر.
Tracert و Ping Tools
دو ابزار نرمافزاری ساده اما حیاتی در عیبیابی شبکه هستند. دستور Ping با ارسال بسته داده به مقصد، بررسی میکند آیا دستگاه در دسترس است یا خیر و زمان پاسخ (Latency) را اندازهگیری میکند. در حالیکه دستور Tracert (در ویندوز) یا Traceroute (در لینوکس) مسیر دقیق عبور بستهها از روترها و سرورها تا مقصد را نمایش میدهد.
برای مثال اگر کاربری از کندی اینترنت شکایت دارد، با Ping میتوان بررسی کرد آیا تاخیر در شبکه داخلی است یا در مسیر اینترنت. سپس با Tracert میتوان مشخص کرد در کدام گره (Hop) افت یا تاخیر رخ داده است.
مطالب مرتبط: تجهیزات اکتیو و پسیو شبکه چیست؟
چگونه ابزار شبکه مناسب انتخاب کنیم؟
انتخاب ابزار مناسب شبکه به چند عامل کلیدی بستگی دارد:
- نوع شبکه: اگر با کابلهای مسی کار میکنید، ابزارهایی مانند کرمپر و تستر RJ-45 ضروریاند. اما اگر شبکه مبتنی بر فیبر نوری است، باید به سراغ OTDR و تجهیزات مخصوص فیبر بروید.
- فرکانس استفاده: اگر فقط گاهیاوقات از ابزارها استفاده میکنید (برای مثال در خانه)، نیازی به خرید مدلهای گران نیست. اما برای تیمهای پشتیبانی یا پروژههای مداوم، خرید ابزار حرفهای با دوام بالا توجیهپذیر است.
- دقت موردنیاز: در پروژههای سازمانی که کیفیت و پایداری حیاتی است، دقت ابزار اهمیت ویژهای دارد. مثلا تفاوت بین تستر ساده و مدل Fluke در همین دقت و تحلیل جزئیتر است.
- بودجه سازمان: همیشه گرانتر بودن به معنای بهتر بودن نیست. اگر هدف فقط تست اولیه کابل است، ابزار میانرده هم کفایت میکند. اما برای دیتاسنترها و پروژههای حساس، سرمایهگذاری در تجهیزات دقیقتر کاملا منطقی است.
نکات ایمنی و نگهداری از ابزار شبکه
ایمنی هنگام استفاده از ابزار شبکه اهمیت زیادی دارد؛ زیرا برخی از این ابزارها با برق یا لیزر سروکار دارند. هنگام تست فیبر نوری هرگز نباید به انتهای کابل نگاه کنید، چون نور لیزر حتی در توان پایین میتواند به شبکیه چشم آسیب بزند. در زمان تست ولتاژ با مولتیمتر نیز باید مطمئن شوید که دستگاه در حالت مناسب قرار دارد و پرابها بهدرستی متصل شدهاند.
کالیبراسیون دورهای ابزارهای اندازهگیری مانند مولتیمتر و OTDR باعث میشود نتایج دقیق و قابل اعتماد باقی بمانند. علاوهبر این، تمیز نگه داشتن ابزار، نگهداری در کیف مخصوص و جلوگیری از تماس با رطوبت و گردوغبار باعث افزایش طول عمر آنها میشود.
ابزارهای مکانیکی مانند پانچداون و کرمپر باید پس از هر بار استفاده تمیز و روغنکاری جزئی شوند تا تیغهها زنگ نزند و عملکردشان کاهش نیابد.
سوالات متداول کاربران درباره ابزارهای شبکه
چه ابزاری برای شبکه خانگی بهتر است؟
برای مصارف خانگی، داشتن کابل تستر، کرمپر و Wi-Fi Analyzer کافی است. این ابزارها کمک میکنند تا اتصال کابلها و کیفیت سیگنال وایفای خود را بررسی کنید.
چگونه از کابل تستر استفاده کنیم؟
دو سر کابل را به پورتهای فرستنده و گیرنده تستر وصل کنید. دستگاه با ارسال سیگنال، ترتیب پینها و سلامت اتصالات را بررسی کرده و نتیجه را روی نمایشگر یا LEDها نشان میدهد.
آیا مولتیمتر در شبکه لازم است؟
بله. مولتیمتر برای بررسی ولتاژ تجهیزات شبکه، آداپتورها و کابلهای PoE بسیار کاربردی است و از آسیب ناشی از خطای برقی جلوگیری میکند.
تفاوت TDR و OTDR چیست؟
TDR برای کابلهای مسی استفاده میشود و سیگنال الکتریکی بازتابشده را بررسی میکند، اما OTDR مخصوص فیبر نوری است و با پالس نوری، محل دقیق شکست یا افت در فیبر را مشخص میسازد.
آنچه درباره ابزار شبکه گفتیم
ابزارهای شبکه، پایه و اساس سلامت زیرساخت ارتباطی هر سازمان هستند. بدون آنها هیچ شبکهای قابل اعتماد و پایدار نخواهد بود. انتخاب صحیح ابزارها، علاوهبر تسهیل فرآیند نصب و نگهداری، از بروز خرابیهای پرهزینه جلوگیری میکند و بازدهی تیم فنی را افزایش میدهد. اگر قصد دارید شبکهای جدید راهاندازی کنید و نیاز به متخصص فنی دارید میتوانید با شماره 0218363 تماس بگیرید یا روی لینک زیر بزنید و سفارشتان را ثبت کنید.
