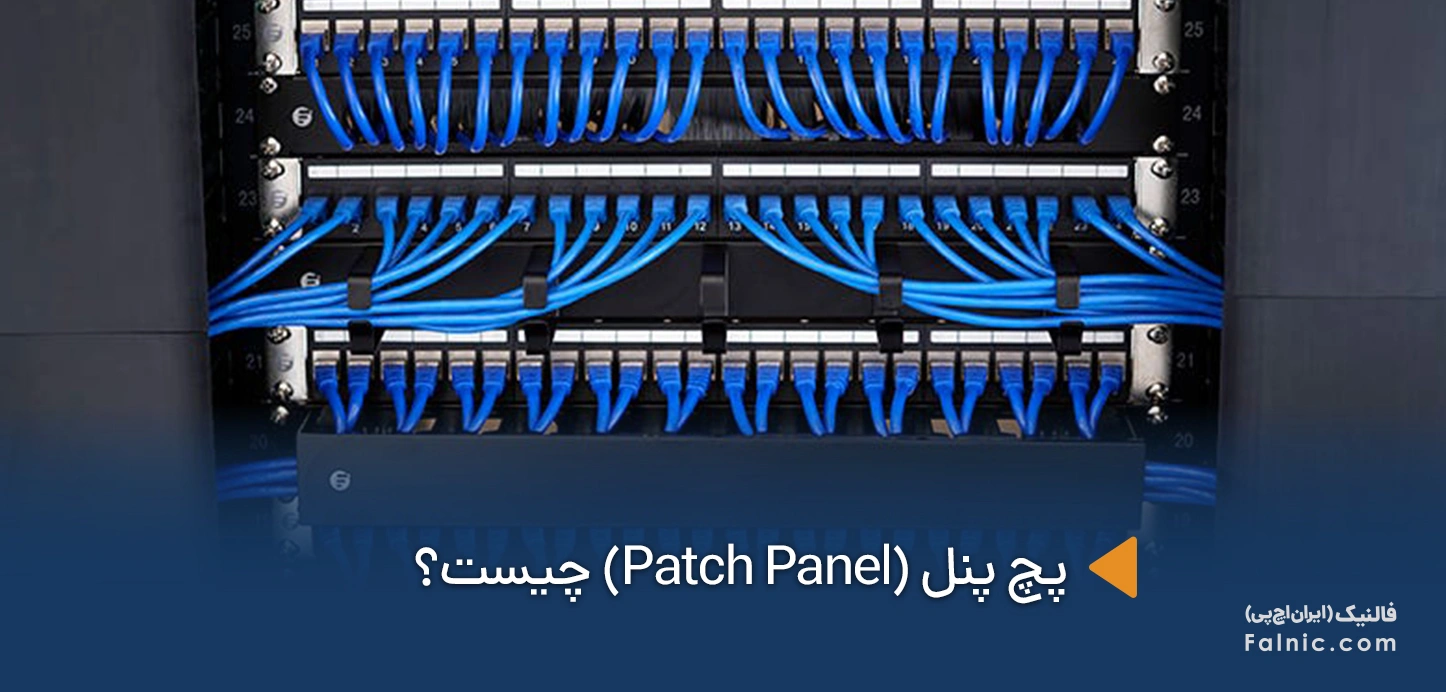

Patch Panel چیست و چه کاربردی در شبکه دارد؟

پچ پنل، کابل‌های شبکه را متصل و سازماندهی می‌کند. این ابزار موجب بهبود نظم در مرکز داده یا اتاق سرور شده و تغییرات آتی در تنظیمات کابل‌کشی را ساده‌تر می‌کند. پچ پنل‌ها می‌توانند کوچک با چند پورت باشند یا بسیار بزرگ با صدها پورت.

در این مقاله فالنیک به شما می‌گوییم Patch Panel چیست و چه کاربردی در شبکه دارد سپس به بررسی انواع Patch Panel، مزایا و اجزای آن می‌پردازیم؛ پس در ادامه با ما همراه باشید.خدمات پسیو شبکه شامل طراحی، نصب و راه‌اندازی زیرساخت‌های فیزیکی شبکه مانند کابل‌کشی، داکت‌کشی، ترانکینگ، نصب رک و پچ پنل است. این خدمات اگر به درستی انجام شوند به بهینه‌سازی عملکرد شبکه و افزایش پایداری ارتباطات کمک می‌کنند. برای استفاده از خدمات حرفه‌ای پسیو در فالنیک روی لینک بزنید یا با شماره 0218363 تماس بگیرید.

Panel چیست؟

پچ پنل، سخت‌افزار شبکه‌ای است که چندین پورت برای اتصال کابل‌های مختلف دارد. پچ پنل‌ها مدیریت شبکه را آسان‌تر می‌کنند؛ چون امکان برچسب‌گذاری پورت‌ها و سازماندهی کابل‌ها در یک محل مرکزی را فراهم می‌کنند.

پچ پنل‌ها فرآیند تفکیک شبکه‌های مختلف و عیب‌یابی مشکلات را در مواقع ضروری ساده‌تر می‌کنند. با ورود و خروج ده‌ها یا حتی صدها کابل در پچ پنل، بهم‌ریختگی و شلوغی حتمی است. کابل‌های نامرتب فرآیند عیب‌یابی را دشوارتر می‌کنند و حتی می‌توانند باعث قطعی شبکه شوند؛ برای مثال اگر فردی به‌طور تصادفی کابل اشتباهی را از پریز خارج کند. به همین دلیل، سازماندهی از لحظه اتصال اولین کابل بسیار مهم است.

Patch Panel چه کاربردی دارد؟

پچ پنل‌ها دستگاه‌های مختلف IT را به یکدیگر متصل می‌کنند و در محیط‌های مختلفی مانند اتاق‌های ارتباطات، دفاتر مرکزی شرکت‌های مخابراتی و مراکز داده مورد استفاده قرار می‌گیرند. درک نقش آن‌ها می‌تواند به تعیین نیاز مجموعه شما به پچ پنل کمک کرده و در صورت نیاز، راه‌اندازی آن را ساده‌تر کند.

هر پورت در پچ پنل به یک دستگاه متفاوت در مجموعه متصل می‌شود. هر پنل تمامی اتصالات را در یک مجموعه گرد هم می‌آورد تا به یک شبکه دیگر متصل شود. این روش اغلب برای اتصال یک LAN به یک WAN یا به اینترنت به کار می‌رود. همچنین، پچ پنل‌ها در مجموعه‌هایی با تعداد زیادی خطوط تلفن نیز رایج هستند، جایی که یک خط اصلی برای تمامی تلفن‌ها مورد استفاده قرار می‌گیرد.

سیم‌های متصل به هر پورت در پچ پنل به مکان‌های مختلف در خانه یا محیط اداری شما هدایت می‌شوند تا بدون نگرانی از به‌هم‌ریختگی سیم‌ها امکان اتصال آسان چندین دستگاه را فراهم کنند. اگر شما تکنسین IT هستید، ممکن است بخواهید از پچ پنل برای سازماندهی تجهیزات فناوری شرکت و بهبود شبکه سازمانی استفاده کنید. پچ پنل سیگنال‌های دستگاه‌های مختلف را هدایت کرده و به عنوان یک نقطه مرکزی عمل می‌کند و در صورت بروز مشکل، می‌توانید آن را ارزیابی و عیب‌یابی کنید.

برای آشنایی با انواع تجهیزات شبکه، مقاله « تجهیزات اکتیو و پسیو شبکه چیست» را مطالعه کنید.

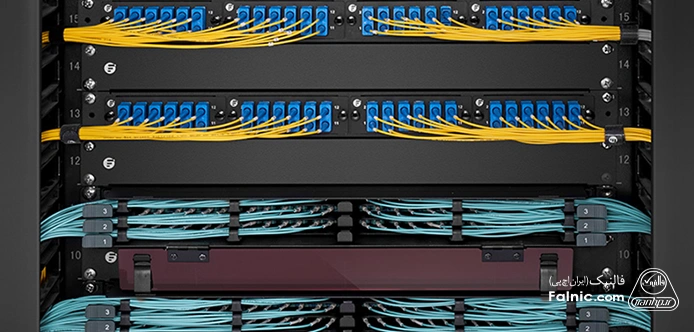

چرا استفاده از Patch Panel در شبکه مهم است؟

پچ پنل‌ها یکی از قدیمی‌ترین انواع تجهیزات فنی هستند که هنوز هم محبوبیت دارند و جزو تجهیزات مهم در مراکز داده محسوب می‌شوند. طراحی و عملکرد آن‌ها بسیار ساده است اما همچنان به بهبود سازماندهی و عملکرد مراکز داده و سایر محیط‌هایی که دارای تجهیزات فراوان هستند، کمک می‌کنند.

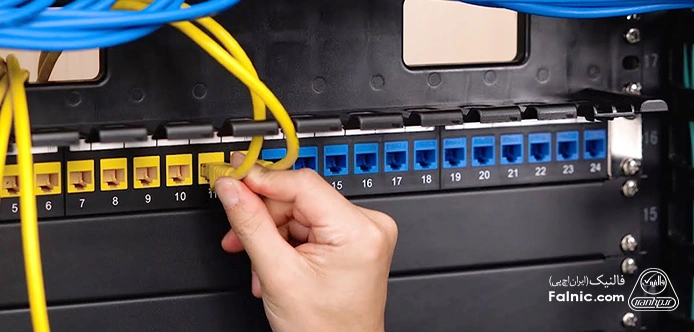

استفاده از پچ پنل، مزایای متعددی دارد که سرمایه‌گذاری روی آن را توجیه‌پذیر می‌کند. برخی از مهم‌ترین مزایای استفاده از پچ پنل‌ها شامل موارد زیر است:

1. مقیاس‌پذیری: پس از نصب پچ پنل، می‌توانید به‌راحتی دستگاه‌های جدیدی اضافه کنید بدون اینکه نیاز به کشیدن کابل‌های جدید از ابتدا تا انتها داشته باشید.
2. انعطاف‌پذیری: نیاز به نصب مجدد کابل‌ها یا جابجایی تجهیزات را در صورت تغییرات یا خرابی، کاهش می‌دهند. به‌عنوان مثال، اتصال کابل‌ها به پچ پنل از طریق Punch Down می‌تواند فشار مکانیکی روی پورت‌های گران‌قیمت سوییچ را کاهش دهد. اگر کابل مستقیم از دیوار یا سقف به پورت سوییچ متصل شود، ممکن است در معرض کشیدگی، فشار و جابجایی قرار گیرد که به‌راحتی می‌تواند باعث کاهش اتصال کابل شود.
3. مدیریت آسان کابل‌ها: برخی کسب‌وکارها از کابل‌کشی ساختاریافته برای تلفن‌ها استفاده می‌کنند، یا ممکن است چندین کسب‌وکار، یک فضای اداری را به اشتراک بگذارند. در این شرایط، پچ پنل امکان اتصال آسان تجهیزات مختلف به هر خروجی را فراهم می‌کند. کابل‌های پشت پچ پنل با مکان‌های جک دائمی در فضای کاربران مطابقت دارند که به سهولت و دقت سیم‌کشی پچ پنل کمک می‌کند. علاوه بر این، برچسب‌گذاری کابل‌های مجزا در یک پچ پنل راهی منظم و کارآمد برای شناسایی جریان سیگنال ایجاد کرده و عیب‌یابی مشکلات فنی است.
4. کاهش شلوغی کابل‌ها: پچ پنل‌ها اغلب در نزدیکی تجهیزات اصلی قرار می‌گیرند که امکان استفاده از کابل‌های پچ کوتاه‌تر را فراهم می‌کند.
5. مقرون‌به‌صرفه: پچ پنل‌ها به‌عنوان دستگاه‌های هوشمند محسوب نمی‌شوند زیرا هیچ عملکردی غیر از تسهیل انتقال داده ندارند در نتیجه قیمت آن‌ها بسیار پایین است.
6. کاهش هزینه کابل: با استفاده از پچ پنل می‌توانید از کابل‌های کوتاه‌تر استفاده کنید که هزینه کمتری نسبت به کابل‌های بلندتر دارند.
7. نگهداری آسان‌تر: اگر نیاز به اجرای یک کابل آزمایشی، تست یک پورت، یا انجام هرگونه وظایف نگهداری رایج داشته باشید، این کار سریع‌تر و بسیار راحت‌تر از زمانی خواهد بود که هر دستگاه دارای یک کابل مستقیم به مقصد نهایی خود باشد.
8. جذابیت بصری: هیچ‌کس نمی‌تواند انکار کند کابل‌کشی منظم همیشه یک نمایش بصری فوق‌العاده است. تصاویر قبل و بعد از کابل‌کشی با استفاده از پچ پنل‌ها و سایر ابزارهای مدیریت کابل، نشان از قدرت جادویی آن‌ها در مرتب‌سازی سیم‌های بهم‌ریخته در رک یا کابینت دارد.

اجزای تشکیل‌دهنده Patch Panel چیست؟

اجزای تشکیل‌دهنده Patch Panel عبارتند از:

1. پورت‌های اتصال: که در انواع RJ45 برای کابل‌های مسی و LC/SC/MTP برای فیبر نوری عرضه می‌شوند.
2. کیستون جک‌ها: قطعاتی که کابل‌های شبکه به آن‌ها متصل می‌شوند و قابلیت تعویض و تغییرات سریع را ارایه می‌دهند.
3. پچ کابل‌ها: کابل‌های کوتاهی که میان پچ پنل و تجهیزات شبکه مانند سوئیچ و روتر ارتباط برقرار می‌کنند.
4. برچسب‌گذاری و شماره‌گذاری: که برای مدیریت بهتر کابل‌ها و عیب‌یابی سریع‌تر کاربرد دارند.
5. قاب و رک مونت: که در رک‌های استاندارد قرار می‌گیرند و دارای بدنه فلزی یا پلاستیکی برای افزایش استحکام و محافظت بیشتر هستند.
6. اتصالات پشت پنل: شامل Punch Down یا ماژول‌های فیبر نوری برای اتصال کابل‌های ورودی به پچ پنل است.

انواع Patch Panel از نظر ساختار

انواع Patch Panel از نظر ساختار به سه دسته تقسیم می‌شوند:

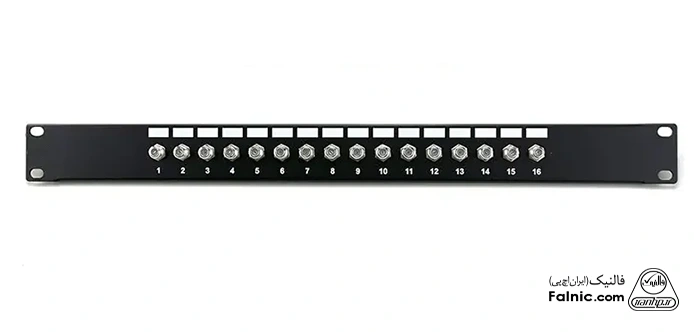

1. پچ پنل کواکسیال: اغلب در نصب‌های صوتی و تصویری مانند تلویزیون‌ها و دوربین‌های مداربسته استفاده می‌شوند. آن‌ها می‌توانند با پچ پنل‌های فیبر نوری و زوج تابیده مسی ترکیب شوند تا دستگاه‌ها را به سایر تجهیزات متصل کنند.

• پچ پنل فیبر نوری: بر انتقال داده و تصویر از طریق عبور نور در الیاف نازک تمرکز دارند و بهترین گزینه برای پشتیبانی از اتصالات مختلف فیبر نوری است. پچ پنل فیبر نوری با نام قاب توزیع نوری (ODF – Optical Distribution Frame) نیز شناخته می‌شود.
• پچ پنل اترنت: برای مدیریت کابل‌های شبکه زوج سیم به هم تابیده به کار می‌رود و پچ پنل مسی یا پچ پنل LAN هم گفته می‌شود.

دو نوع پچ پنل فیبر نوری و پچ پنل اترنت، در زیرساخت‌های معمولی مراکز داده کاربرد بیشتری دارد که بر اساس فاکتورهای مختلف دسته‌بندی می‌شوند. هر دوی این پچ پنل‌ها در انواع طراحی، پیکربندی و تعداد پورت، موجود هستند و می‌توانند برای تطبیق با نیازهای مختلف کابل‌کشی شبکه، سفارشی‌سازی شوند که در ادامه به بررسی بیشتر آنها می‌پردازیم.

برای آشنایی با پچ کورد فیبرنوری و انواع آن، مقاله «پچ کورد چیست» را مطالعه کنید.

انواع Patch Panel فیبر نوری

پچ پنل فیبر نوری برای سیم‌کشی فیبر نوری تک‌حالته (Single-mode) و چندحالته (Mutlimode) مناسب است و در اتصال و توزیع فیبر نوری در شبکه‌های نوری نقش مهمی ایفا می‌کند. پچ پنل فیبر نوری بر اساس چند فاکتور به انواع مختلفی دسته‌بندی می‌شوند. در ادامه به معرفی انواع پچ پنل فیبر نوری می‌پردازیم.

1.      انواع پچ پنل فیبر نوری بر اساس نحوه نصب

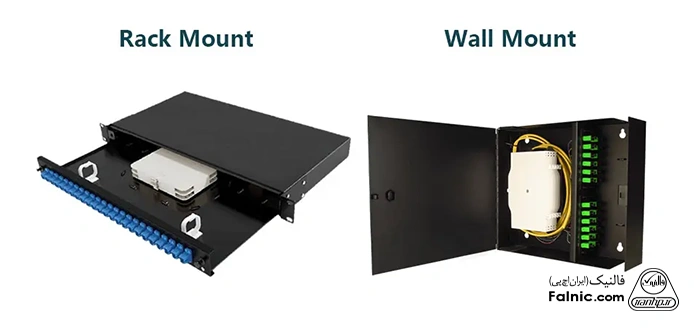

پچ پنل‌های فیبر نوری به دو نوع رکمونت و دیواری تقسیم می‌شوند. ارتفاع پچ پنل رکمونت اغلب بین یک تا چهار یونیت است و برای نصب در رک استاندارد 19 اینچ یا کابینت شبکه استفاده می‌شود. پچ پنل فیبر نوری دیواری روی دیوار نصب می‌شود و به صرفه‌جویی در فضای نصب کمک می‌کند.

2.     انواع پچ پنل فیبر نوری Loaded و Unloaded

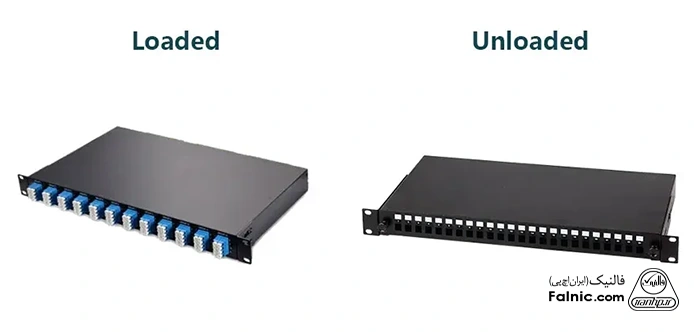

پچ پنل‌های فیبر نوری Loaded به آن دسته از پچ پنل‌هایی گفته می‌شود که از قبل با پنل‌های آداپتور و سینی‌های فیبر جوش داده‌شده (Splice Trays) مجهز شده‌اند. این ویژگی فرآیند نصب را ساده‌تر کرده و کیفیت اتصال یکنواخت‌تری را فراهم می‌کند.

پچ پنل‌های فیبر نوری بدون بارگذاری (Unloaded) نیاز دارند که کاربران، نوع آداپتور را انتخاب کنند و نصب را بر اساس نیازهای خاص خود سفارشی‌سازی کنند، که این امر انعطاف‌پذیری بیشتری را فراهم می‌کند.

3.      انواع پچ پنل فیبر نوری بر اساس نوع اتصال

با توجه به انواع نیازهای اتصال شما، پورت‌های موجود روی پنل آداپتور ODF می‌توانند برای SC، LC، FC، ST، DIN، MT-RJ  و سایر استانداردهای اتصال مناسب‌سازی شوند.

پچ پنل فیبر نوری استاندارد می‌تواند با آداپتورهایLC/SC/MTP  بارگذاری شود، که اغلب به‌عنوان اتصال واسط بین کابل‌های backbone و پچ کابل‌ها استفاده می‌شوند. پچ پنل‌های فیبر نوری در انواع مختلف فیبر (تک‌حالته و چندحالته) همراه با آپشن‌ها و تعداد پورت‌های متنوع وجود دارند تا سازگاری با آداپتورهای مختلف را فراهم کنند.

4.      پچ پنل Breakout

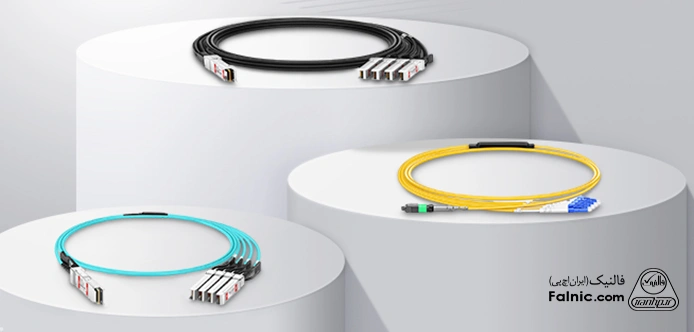

کابل‌های Breakout برای تقسیم یا ترکیب فیبرهای نوری یا سیم‌های مسی به چند کانکتور مجزا به کار می‌روند. نقش اصلی آن‌ها بهینه‌سازی و تسهیل اتصالات شبکه است. کابل‌های Breakout با تجمیع چندین فیبر یا سیم در یک دسته کابل واحد، نیاز به کابل‌های جداگانه را از بین می‌برند در نتیجه فرآیند نصب را ساده‌تر کرده، ازدحام کابل‌ها را کاهش داده و مدیریت کابل را بهبود می‌بخشد.

پچ پنل‌های Breakout به‌طور خاص برای کابل‌کشی Breakout با تراکم بالا در محدوده 40G-10G و 100G-25G طراحی شده‌اند. این پنل‌ها به‌عنوان راهکاری چابک و مقیاس‌پذیر برای کاهش ازدحام کابل‌ها و بهبود جریان هوا عمل می‌کنند. همچنین، پچ پنل‌های Breakout جلوه‌ای زیبا به مرکز داده بخشیده و آن را به محیطی جذاب‌تر تبدیل می‌کنند.

5.      پچ پنل فیبر نوری ماژولار

دو نوع رایج پچ پنل ماژولار عبارتند از:

پنل ماژولار رک‌مونت برای محفظه فیبر: می‌تواند تا ۴ کست MTP FHD یا پنل‌های آداپتور فیبر نوری را در خود جای دهد و برای نصب در بخش‌های جلو و عقب مدیریت کابل افقی مناسب است.

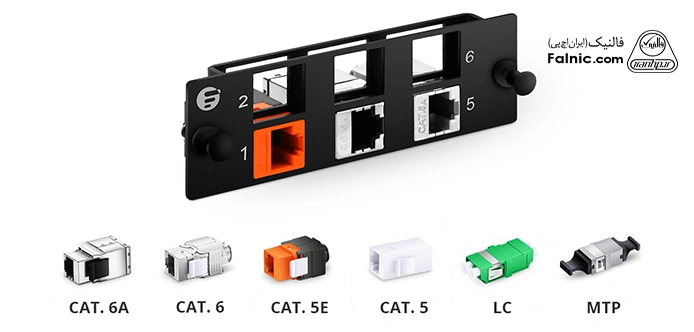

پنل آداپتور چندرسانه‌ای: به کاربران امکان سفارشی‌سازی پنل آداپتور خود را در یک سیستم کابل‌کشی با تراکم بالا می‌دهد. همان‌طور که در تصویر نشان داده شده است، کیستون جک‌ها یا کوپلرهای خطی می‌توانند از نوع Cat6a، Cat6، Cat5e، یا Cat5 باشند. علاوه بر این، آداپتورهای فیبر نوری شامل استانداردهای LC دوبلکس، SC سیمپلکس و MTP/MPO هستند. کاربران می‌توانند بسته به نیاز خود، انواع مختلف پورت‌ها را نصب کنند.

انواع Patch Panel اترنت

پچ پنل اترنت بر اساس عوامل مختلف، به انواع مختلف تقسیم می‌شود که در ادامه آنها را بررسی می‌کنیم.

1.      انواع پچ پنل اترنت بر اساس دسته‌بندی کابل اترنت

پچ پنل‌های اترنت بر اساس نرخ‌های انتقال متفاوت، طراحی و تولید شده‌اند و عملکردی عالی برای شبکه‌های LAN با سرعت بالا فراهم می‌کنند. پچ پنل‌های اترنت در 8 دسته قرار می‌گیرند که در جدول زیر با هم مقایسه شده‌اند.

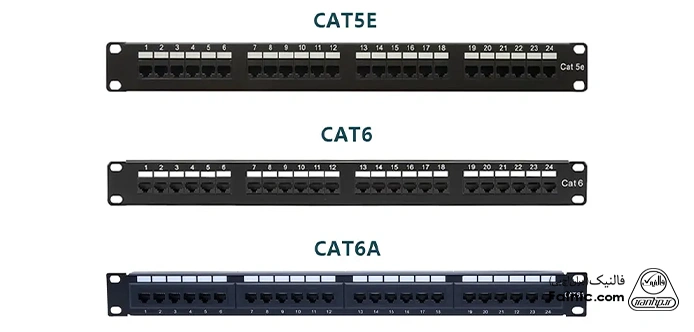

در حال حاضر، پچ پنل‌های دسته 5e، 6 و 6A از رایج‌ترین انواع موجود در بازار هستند که به دلیل سادگی و صرفه اقتصادی، محبوبیت دارند.

2.      انواع پچ پنل اترنت بر اساس ساختار کابل اترنت

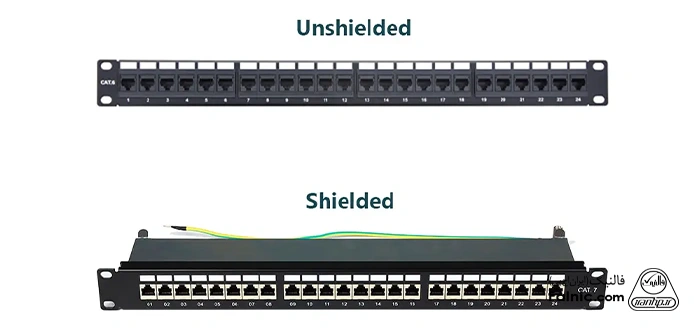

دو نوع کابل شبکه جفت تابیده وجود دارد: شیلددار (Shielded) و بدون شیلد (Unshielded) که در کاربردهای مختلف باید با پچ پنل‌های اترنت شیلددار یا بدون شیلد مطابقت داشته باشند.

قیمت پچ پنل‌های بدون شیلد کمتر از پچ پنل‌های شیلددار است و برای محیط‌های سیم‌کشی عمومی مناسب هستند. پچ پنل‌های شیلددار می‌توانند تاثیرات الکترومغناطیسی را به‌طور موثر کاهش دهند و برای محیط‌های کاری با سطح بالای تداخل الکترومغناطیسی مناسب هستند.

3.      انواع پچ پنل اترنت بر اساس Pre-Loaded و Blank Keystone

پچ پنل‌های Pre-Loaded دارای اتصالات خاصی هستند که در فرآیند تولید، نصب می‌شوند و باعث نصب سریع‌تر، استقرار آسان‌تر و کیفیت اتصال یکنواخت‌تر می‌شود.

پچ پنل Blank Keystone مجموعه‌ای از پورت‌های خالی را فراهم می‌کند تا کاربران بتوانند اتصالات مورد نیاز خود را به‌صورت سفارشی نصب کنند. اگر در انتخاب نوع کابل مناسب برای اتصالات سخت‌افزاری خود مردد هستید، پچ پنل Keystone خالی، گزینه مناسبی است.

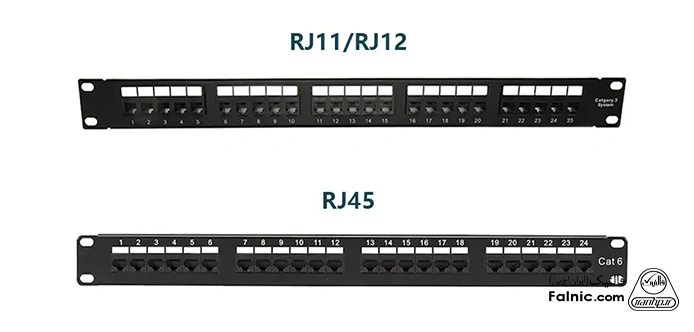

4.      انواع پچ پنل اترنت بر اساس نوع کانکشن

پچ پنل‌های اترنت بسته به نیازهای اتصال دستگاه‌های شبکه و کاربردهای مختلف می‌توانند با انواع مختلف پورت‌ها بارگذاری شوند. RJ45 رایج‌ترین نوع سوکت برای اتصال دستگاه‌های اترنت است. RJ11 و RJ12 معمولا برای دستگاه‌های تلفن سنتی استفاده می‌شوند.

تفاوت Patch Panel با Switch

ببینیم تفاوت سوئیچ و پچ پنل چیست. پچ پنل و سوییچ وظایف متفاوتی دارند و انتخاب بین پچ پنل و سوئیچ به نیازهای خاص شما بستگی دارد. پچ پنل برای مدیریت و نظم کابل‌ها طراحی شده است در حالی که سوییچ شبکه امکان ارتباط بین دستگاه‌های متصل از طریق کابل‌ها را فراهم می‌کند. در برخی موارد، سوییچ‌ها می‌توانند به‌عنوان جایگزینی برای پچ پنل‌ها مورد استفاده قرار گیرند، به‌ویژه برای مسیر‌یابی همزمان سیگنال‌ها به مقاصد مختلف. سوییچ‌های دارای این قابلیت معمولا قیمت بالاتری نسبت به پچ پنل‌ها دارند. در صورت تمایل به خرید سوئیچ شبکه می‌توانید روی لینک زیر کلیک کنید.

سوالات متداول درباره پچ پنل

پچ پنل چیست و چه کاربردی دارد؟

پچ پنل ابزار مدیریتی کابل در شبکه‌های سیمی است که امکان اتصال و سازماندهی بهتر کابل‌ها را فراهم می‌کند.

آیا پچ پنل تأثیری بر سرعت شبکه دارد؟

 پچ پنل مستقیم سرعت شبکه را افزایش نمی‌دهد، اما با بهبود مدیریت کابل‌ها و کاهش تداخل، باعث عملکرد پایدارتر و کارآمدتر شبکه می‌شود.

چرا استفاده از پچ پنل در دیتاسنترها ضروری است؟

پچ پنل باعث نظم‌بخشی به کابل‌ها، کاهش خرابی‌های اتصال، سهولت در تغییرات شبکه و افزایش مقیاس‌پذیری در دیتاسنترها می‌شود.

آنچه درباره پچ پنل (Patch Panel) آموختیم

پچ پنل سخت‌افزاری با چندین پورت است که به سازماندهی کابل‌ها کمک می‌کند و راه‌حلی مقرون‌به‌صرفه برای شرکت‌هایی که به شدت به تجهیزات فناوری وابسته هستند. هر یک از این پورت‌ها شامل یک سیم است که به مکان متفاوتی هدایت می‌شود. پس از نصب پچ پنل، می‌توانید کابل‌ها و دستگاه‌های جدید را به آن متصل کنید.

پس از نصب و برای نگهداری پچ پنل، استفاده از کابل‌های رنگ‌بندی‌شده، بست‌های زیپی و برچسب‌گذاری سیم‌ها روی پورت‌های مختلف می‌تواند به سازماندهی و مدیریت کابل پچ پنل کمک کند و پیدا کردن کابل‌ها را آسان‌تر کند. اکنون می‌دانید Patch Panel چیست و چه کاربردی دارد و به‌خوبی با اهداف، انواع و مزایای پچ پنل شبکه آشنا شدید. حالا وقت آن رسیده که از آن استفاده کنید و کابل‌ها را مرتب کرده و سازمان دهید. برای این کار می‌توانید از خدمات پسیو شبکه در فالنیک نیز استفاده کنید.

خلاصه این مقاله

پچ پنل در شبکه‌های ارتباطی برای مدیریت کابل‌کشی و اتصال دستگاه‌های مختلف IT به یکدیگر استفاده می‌شود. پچ پنل‌ها به دو نوع رک‌مونت و دیواری تقسیم می‌شوند و می‌توانند با انواع آداپتورها بارگذاری شوند. این ابزار برای کاهش شلوغی کابل‌ها، افزایش انعطاف‌پذیری، کاهش هزینه‌ها و بهبود شبکه سازمانی کاربرد دارد. از برخی از اجزای تشکیل‌دهنده پچ پنل می‌توان به پورت‌های اتصال، کیستون جک‌ها، پچ کابل‌ها و اتصالات پشت پنل اشاره کرد. در نهایت، استفاده از پچ پنل به ساده‌سازی عملیات نگهداری و افزایش زیبایی محیط کمک می‌کند.
