معنی و کاربرد چراغ‌های سوئیچ سیسکو

تا حالا هنگام کار با تجهیزات شبکه به چراغ‌های سبز و نارنجی روی سوئیچ‌ها دقت کرده‌اید؟ این چراغ‌ها در واقع زبان سوئیچ هستند و بدون نیاز به هیچ نرم‌افزاری، وضعیت دقیق شبکه را به شما گزارش می‌دهند. سوئیچ‌های سیسکو به‌عنوان یکی از محبوب‌ترین تجهیزات شبکه در سازمان‌ها، مجموعه‌ای از چراغ‌های LED دارند که وضعیت پورت‌ها، منبع تغذیه، انتقال داده و سلامت کلی دستگاه را نشان می‌دهند. شناخت معنی و کاربرد چراغ‌های سوئیچ سیسکو به شما کمک می‌کند خطاها را سریع‌تر تشخیص دهید و قبل از بروز مشکل جدی، برای تعمیر سوئیچ سیسکو یا رفع اختلال اقدام کنید. در این مقاله فالنیک قصد داریم تمام رنگ‌ها و حالت‌های چراغ‌های سوئیچ را معرفی کنیم تا بتوانید با نگاهی ساده، وضعیت شبکه خود را تحلیل کنید.

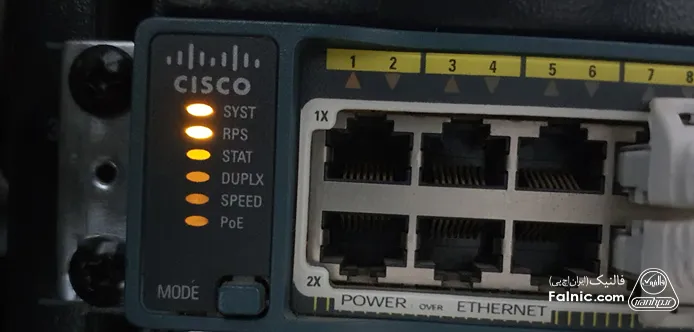

انواع چراغ سوئیچ سیسکو

چراغ‌های LED روی سوئیچ‌های سیسکو به مدیر شبکه کمک می‌کنند تا وضعیت عملکرد دستگاه و پورت‌ها را به‌سرعت ارزیابی کند. این چراغ‌ها در مدل‌های مختلف سوئیچ ممکن است کمی متفاوت باشند، اما عملکرد کلی آن‌ها مشابه است.

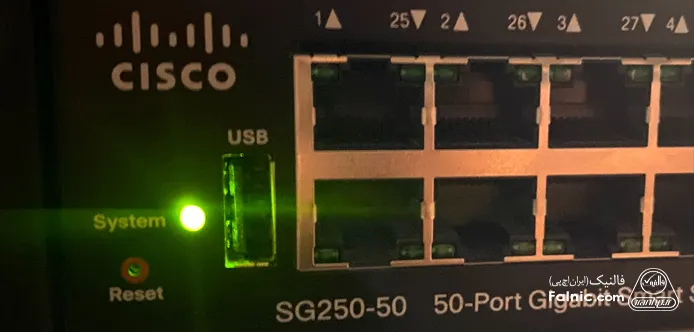

چراغ SYS (System)؛ نشان‌دهنده وضعیت کلی دستگاه

این چراغ بیانگر سلامت و وضعیت کلی سیستم است و در شرایط زیر مشاهده می‌شود:

• خاموش: دستگاه خاموش یا فاقد برق ورودی است.
• سبز ثابت: سوئیچ در حالت عادی و بدون مشکل کار می‌کند.
• کهربایی یا چشمک‌زن: خطا در سیستم یا مشکل در فرآیند بوت (Boot Process Failure). این حالت می‌تواند نشانه وجود ایراد سخت‌افزاری یا نرم‌افزاری باشد.

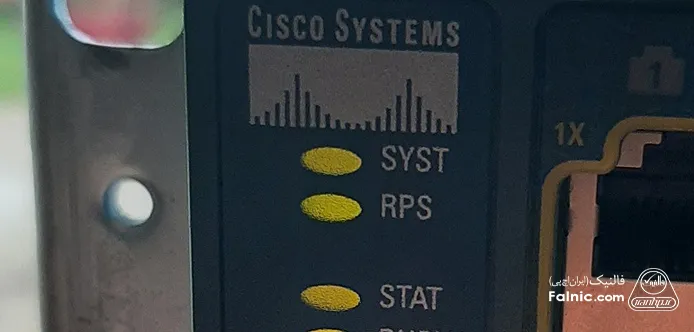

چراغ STAT / SYST / RPS؛ شاخص‌های عملکرد و تغذیه پشتیبان

علاوه بر چراغ SYS، برخی مدل‌ها دارای چراغ‌های اضافی هستند:

• STAT / SYST: نشان‌دهنده وضعیت کلی یا حالت کاری خاص دستگاه هستند که با کلید Mode روی پنل تغییر می‌کنند.
• RPS (Redundant Power Supply): بیانگر وضعیت منبع تغذیه پشتیبان است.
  • خاموش: RPS متصل نیست.
  • سبز: منبع تغذیه پشتیبان فعال و آماده به کار است.
  • کهربایی: خطا یا مشکل در منبع تغذیه پشتیبان.

چراغ‌های پورت‌ها (Interface LEDs)؛ وضعیت لینک و فعالیت دیتا

هر پورت شبکه روی سوئیچ دارای چراغی است که وضعیت اتصال و انتقال داده را نشان می‌دهد:

• سبز ثابت: لینک شبکه برقرار است.
• سبز چشمک‌زن: پورت در حال ارسال یا دریافت داده است.
• نارنجی: پورت غیرفعال شده، دچار خطا است یا توسط پروتکل Spanning Tree (STP) مسدود شده است.
• خاموش: هیچ اتصال فیزیکی برقرار نیست.

چراغ چشمک‌ زن سوئیچ شبکه

چراغ‌های LED روی سوئیچ‌ها اطلاعات زیادی درباره وضعیت عملکرد و پورت‌های شبکه ارائه می‌دهند و یکی از مهم‌ترین آن‌ها حالت چشمک‌زن است. در بسیاری از مواقع، این چشمک زدن به معنای فعالیت عادی پورت و جریان داشتن ارسال و دریافت داده‌ها است. اما شدت و الگوی این چشمک‌زدن می‌تواند پیام‌های متفاوتی را منتقل کند. برای مثال زمانی که چشمک‌زدن آرام و منظم است، اغلب نشان‌دهنده ترافیک نرمال و پایدار شبکه است. در مقابل، چشمک‌زدن سریع و پی‌درپی اغلب بیانگر حجم بالای تبادل اطلاعات یا شرایط خاصی مانند افزایش ناگهانی ترافیک است که ممکن است نیازمند بررسی دقیق‌تر باشد.

البته نباید تصور کنید که هر چراغ چشمک‌زن سوئیچ شبکه نشان‌دهنده بروز مشکل است. در بیشتر موارد این وضعیت نشانه سلامت و فعالیت طبیعی دستگاه است. با این حال اگر رنگ چراغ به‌جای سبز، کهربایی یا قرمز باشد یا سرعت چشمک‌زدن غیرعادی شود، احتمال وجود اختلال، خطای سخت‌افزاری یا حتی غیرفعال شدن پورت وجود دارد.

در برخی مدل‌های سیسکو حتی هنگام راه‌اندازی دستگاه نیز ممکن است چراغ‌ها به شکلی سریع و متوالی چشمک بزنند که این حالت، گاهی علامت بروز مشکل در فرآیند بوت یا سیستم‌عامل داخلی دستگاه است. به همین دلیل شناخت دقیق معنی چراغ‌ های سیسکو و الگوهای مختلف چشمک‌زدن آن‌ها برای مدیران شبکه اهمیت زیادی دارد. این آگاهی کمک می‌کند تا بتوان بین وضعیت عادی و یک هشدار واقعی تفاوت قائل شد و در صورت نیاز، سریع‌ترین اقدام برای رفع مشکل را انجام داد.

تعمیر سوئیچ سیسکو را به تعمیرگاه تخصصی فالنیک بسپارید

متخصصان فالنیک تعمیرات تخصصی انواع محصولات سیسکو از جمله: سوئیچ سیسکو، روتر، فایروال، مودم، تلفن و سرور سیسکو را با بهترین قیمت و در اسرع وقت انجام می‌دهند. در صورت نیاز می‌توانید از مشاوره رایگان کارشناسان ما استفاده کنید.

تعمیر سوئیچ سیسکومشاوره رایگان

معنی وضعیت‌های مختلف چراغ‌های سوئیچ سیسکو

چراغ‌های روی سوئیچ‌ در بیشتر مواقع الگوهای مشخصی دارند که با شناخت آن‌ها می‌توان به‌سرعت وضعیت دستگاه یا پورت‌ها را تشخیص داد. این وضعیت‌ها اغلب با رنگ‌های خاص و حالت‌های ثابت یا چشمک‌زن ظاهر می‌شوند. جدول زیر متداول‌ترین رنگ‌ها و معنی آن‌ها را نشان می‌دهد.

در یک سناریوی واقعی ممکن است پس از اتصال کابل شبکه به سوئیچ، چراغ پورت بلافاصله سبز ثابت شود که نشان می‌دهد لینک برقرار و آماده استفاده است. اگر همان لحظه انتقال فایل انجام شود، حالت سبز چشمک‌زن به نمایش درمی‌آید که بیانگر ارسال و دریافت داده‌ها است.

در شرایط دیگر فرض کنید یک پورت به دلیل خطا یا تشخیص حلقه در شبکه توسط پروتکل Spanning Tree مسدود شود؛ در این حالت اغلب چراغ آن به رنگ کهربایی ثابت درمی‌آید. این وضعیت نشان می‌دهد که پورت عمدا غیرفعال شده تا از اختلال در کل شبکه جلوگیری شود.

همچنین گاهی هنگام روشن کردن دستگاه، ممکن است چراغ‌ها به‌صورت کهربایی چشمک‌زن ظاهر شوند. این حالت در بسیاری از مدل‌ها به معنی انجام تست‌های داخلی سخت‌افزاری و نرم‌افزاری پیش از شروع به کار است. اگر این وضعیت طولانی شود، احتمال وجود مشکل در بوت یا قطعات داخلی وجود دارد و باید بررسی تخصصی انجام شود.

عیب‌یابی اولیه سوئیچ با کمک چراغ‌ها

چراغ‌های LED روی سوئیچ‌ها نه‌تنها برای نمایش وضعیت جاری دستگاه طراحی شده‌اند، بلکه ابزاری سریع برای انجام عیب‌یابی اولیه نیز محسوب می‌شوند. با کمی تجربه و شناخت الگوهای رنگ و چشمک‌زدن، می‌توان بدون نیاز به ابزار پیچیده، بسیاری از مشکلات احتمالی در شبکه را در همان لحظات ابتدایی شناسایی کنید. در ادامه به چند مورد از مهم‌ترین مراحل بررسی و تفسیر این چراغ‌ها می‌پردازیم.

بررسی منبع تغذیه و چراغ SYS

یکی از اولین قدم‌ها در عیب‌یابی نگاه کردن به چراغ SYS است.

• اگر این چراغ خاموش باشد، به احتمال زیاد دستگاه برق ندارد یا منبع تغذیه آن مشکل دارد. در چنین شرایطی باید کابل برق، منبع تغذیه و در صورت وجود RPS (منبع تغذیه پشتیبان) بررسی شود.
• اگر RPS متصل است ولی چراغ SYS همچنان خاموش مانده، ممکن است ایراد سخت‌افزاری جدی‌تری وجود داشته باشد.
• در صورتی که چراغ SYS به رنگ کهربایی ثابت یا چشمک‌زن باشد، معمولا نشان‌دهنده مشکل در بوت یا سخت‌افزار داخلی است. این وضعیت می‌تواند ناشی از خرابی حافظه فلش، اشکال در نرم‌افزار سیستم‌عامل داخلی (IOS) یا خرابی برد اصلی باشد. در این مرحله بهتر است دستگاه را ریست کرده و پیام‌های کنسول را بررسی کنید تا علت دقیق مشخص شود.

تشخیص وضعیت پورت‌ها

چراغ‌های پورت بهترین ابزار برای تشخیص سریع سلامت لینک‌ها هستند. اگر چراغ یک پورت سبز ثابت باشد، یعنی لینک فیزیکی برقرار است اما لزوما داده در حال تبادل نیست. در مقابل، سبز چشمک‌زن نشان می‌دهد پورت فعال است و داده در حال ارسال و دریافت است که نشانه عملکرد طبیعی محسوب می‌شود.

اگر چراغ پورت کهربایی باشد، باید بررسی شود که آیا پورت توسط Spanning Tree مسدود شده، به‌صورت دستی غیرفعال گردیده یا دچار خطای سخت‌افزاری است. در این حالت بررسی پیکربندی سوئیچ، وضعیت VLANها و تست کابل شبکه می‌تواند مشکل را مشخص کند.

بیشتر بخوانید: نحوه تست سوئیچ سیسکو

تشخیص مشکلات ارتباطی و کابل‌ها

چراغ خاموش روی یک پورت به معنای عدم اتصال فیزیکی یا مشکل در کابل شبکه است. در این حالت ابتدا باید مطمئن شد که کابل به‌درستی به هر دو سمت (سوئیچ و دستگاه مقصد) متصل شده باشد. سپس با تستر کابل یا تعویض آن می‌توان مشکل کابل را بررسی کرد.

اگر با وجود اتصال صحیح و سالم بودن کابل، چراغ پورت همچنان خاموش باشد، ممکن است مشکل از دستگاه مقصد یا پیکربندی پورت باشد. برای مثال ممکن است پورت به VLAN اشتباه اختصاص داده شده یا در حالت Shutdown قرار داشته باشد. بررسی تنظیمات پورت و فعال‌سازی مجدد آن می‌تواند چنین مشکلی را برطرف کند.

سوالات متداول کاربران درباره چراغ های سوئیچ سیسکو

اگر چراغ SYS سوئیچ سیسکو خاموش باشد چه معنایی دارد؟
 خاموش بودن چراغ SYS معمولا به معنای نبود برق یا مشکل در منبع تغذیه است. در این حالت باید کابل برق، منبع تغذیه داخلی و در صورت وجود منبع تغذیه پشتیبان (RPS) بررسی شود.

آیا چشمک زدن چراغ‌های پورت همیشه نشانه مشکل است؟
 خیر، در بیشتر مواقع چشمک زدن چراغ پورت به معنای ارسال و دریافت داده‌ها است. تنها زمانی باید نگران شد که رنگ چراغ غیرعادی (مثلا کهربایی یا قرمز) باشد یا سرعت چشمک‌زدن غیرطبیعی به نظر برسد.

چگونه می‌توان با کمک چراغ‌ها مشکل شبکه را سریع‌تر پیدا کرد؟
 با شناخت رنگ‌ها و الگوهای چشمک‌زدن می‌توانید به‌سرعت وضعیت کلی سوئیچ و پورت‌ها را تشخیص دهید و از آنها برای عیب یابی سوئیچ با LED استفاده کنید. برای مثال سبز ثابت به معنی لینک برقرار، کهربایی ثابت معمولا نشانه غیرفعال بودن یا خطای پورت و خاموش بودن چراغ به معنای نبود اتصال فیزیکی است.

آنچه درباره معنی چراغ‌های سوئیچ سیسکو آموختیم

چراغ‌های LED روی سوئیچ‌های سیسکو ابزاری ساده برای نظارت و عیب‌یابی سریع وضعیت شبکه هستند. شناخت معانی رنگ‌ها، حالت‌های ثابت و چشمک‌زن و تشخیص تفاوت بین وضعیت‌های عادی و هشداردهنده، به شما کمک می‌کند تا در کوتاه‌ترین زمان ممکن مشکلات را شناسایی و رفع کنید.

از بررسی اولیه چراغ SYS برای اطمینان از سلامت کلی دستگاه گرفته تا تحلیل وضعیت پورت‌ها و کابل‌ها، همه این موارد مسیر عیب‌یابی را کوتاه‌تر و دقیق‌تر می‌کنند. با استفاده از این اطلاعات حتی پیش از استفاده از ابزارهای تخصصی می‌توانید تصویر روشنی از سلامت تجهیزات به دست آورد؛ اما اگر پس از بررسی چراغ‌ها و انجام عیب‌یابی و تعمیر، همچنان سوئیچ عملکرد پایداری ندارد یا خطاهای مکرر مشاهده می‌کنید، زمان آن است که به فکر تعویض و خرید دستگاه جدید باشید.
