آشنایی با انواع اسکنر سه بعدی برای خرید
تصور کنید بتوانید کوچک‌ترین جزئیات یک جسم واقعی را در چند دقیقه به یک مدل دیجیتالی دقیق تبدیل کنید؛ این همان کاری است که اسکنرهای سه‌بعدی انجام می‌دهند. از طراحی صنعتی و پزشکی گرفته تا بازی‌سازی، معماری و حتی باستان‌شناسی، این دستگاه‌ها در صنایع مختلف تحولی بزرگ ایجاد کرده‌اند. اما همه اسکنرهای سه‌بعدی شبیه به هم نیستند. برخی مثل اسکنرهای لیزری برای پروژه‌های صنعتی و با دقت بالا استفاده می‌شوند، بعضی دیگر مثل اسکنرهای نوری (Structured Light) در کارهای طراحی ظریف و سریع کاربرد دارند و مدل‌هایی مثل اسکنرهای بلندبرد برای نقشه‌برداری و پروژه‌های بزرگ بهترین انتخاب هستند. آشنایی با انواع اسکنر سه‌بعدی به شما کمک می‌کند تا متناسب با نیازتان چه برای یک پروژه کوچک و دقیق و چه برای یک کار مهندسی بزرگ، انتخاب درستی داشته باشید. در این مقاله فالنیک قصد داریم با همه دسته‌های مهم اسکنر سه‌بعدی، مزایا و محدودیت‌هایشان آشنا شویم؛ پس در ادامه با ما همراه باشید.
فهرست محتوا
اسکنر سه‌بعدی چیست؟
اسکنر سه بعدی دستگاهی است که شکل و جزئیات سطح اجسام را به صورت دیجیتال ثبت کرده و آنها را به مدل سه‌بعدی تبدیل می‌کند. این ابزار با استفاده از فناوری‌هایی مانند لیزر، نور ساختاریافته یا دوربین‌های پیشرفته، داده‌های دقیقی از ابعاد، حجم و بافت اجسام جمع‌آوری می‌کند. نتیجه کار یک فایل سه‌بعدی است که می‌توانید آن را در نرم‌افزارهای طراحی، چاپ سه‌بعدی یا شبیه‌سازی به‌کار ببرید. در پاسخ به سوال اسکنر سه بعدی چیست به زبان ساده باید بگوییم ابزاری است که دنیای واقعی را به داده‌های دیجیتال قابل استفاده در پروژه‌های مختلف تبدیل می‌کند.
معرفی انواع اسکنر سه بعدی
در ادامه با لیست 7 تا از انواع اسکنر سه بعدی که در حال حاضر در بازار وجود هستند به همراه کاربردشان آشنا می‌شویم:
1- اسکنرهای کوتاه‌برد
اسکنرهای کوتاه‌برد یکی از پرکاربردترین انواع اسکنر سه‌بعدی هستند که برای ثبت جزئیات بسیار دقیق از اشیای کوچک و متوسط طراحی شده‌اند. این دستگاه‌ها به ویژه در مهندسی معکوس برای بازطراحی قطعات صنعتی، در طراحی صنعتی برای تولید مدل‌های اولیه (Prototype) و همچنین در صنایع هنری و دکوراسیون جهت بازآفرینی مجسمه‌ها یا آثار هنری کاربرد دارند. حتی در حوزه پزشکی نیز از آنها برای ساخت پروتزهای سفارشی و طراحی ابزارهای جراحی دقیق استفاده می‌شود.
مزیت اصلی این اسکنرها، دقت بالا در حد میکرون است؛ به همین دلیل توانایی ثبت ریزترین جزئیات مانند بافت‌های سطحی یا خطوط بسیار باریک را دارند. علاوه بر این، کار با اسکنرهای کوتاه‌برد سریع و آسان است و بسیاری از مدل‌ها قابلیت حمل دارند که برای پروژه‌های مختلف انعطاف‌پذیری بالایی ایجاد می‌کند. اما متاسفانه این اسکنر برد کوتاهی دارد. یعنی فقط برای اجسام کوچک و متوسط قابل استفاده است و در اسکن اشیای بزرگ مانند خودرو، ساختمان یا سازه‌های معماری کاربرد چندانی ندارند. همچنین نور محیط و نحوه قرارگیری جسم می‌تواند بر کیفیت خروجی تأثیر بگذارد و گاهی نیاز به شرایط کنترل‌شده دارد.
2- اسکنرهای بلندبرد
اسکنرهای بلندبرد برای پروژه‌هایی طراحی شده‌اند که نیاز به ثبت و مدل‌سازی در مقیاس بزرگ دارند. این مدل از انواع اسکنر سه بعدی می‌توانند ساختمان‌ها، پل‌ها، تونل‌ها، محوطه‌های باستانی، معادن و حتی فضاهای شهری وسیع را با دقت بالا اسکن کنند. در حوزه معماری و عمران، از آنها برای تهیه مدل‌های سه‌بعدی دقیق از سازه‌ها و بررسی تغییرات ساختاری استفاده می‌شود. همچنین در باستان‌شناسی و میراث فرهنگی، این دستگاه‌ها به محققان کمک می‌کنند تا بدون آسیب به آثار تاریخی، نقشه‌ای سه‌بعدی و دقیق از محوطه‌ها و اشیای بزرگ به دست آورند.
مزیت اصلی اسکنرهای بلندبرد، پوشش وسیع و سرعت بالا در جمع‌آوری داده‌ها است. این دستگاه‌ها می‌توانند در مدت زمان کوتاهی، میلیون‌ها نقطه را ثبت کرده و تصویری جامع از محیط ارائه دهند. همچنین برای پروژه‌های نقشه‌برداری سه‌بعدی، امکان ایجاد مدل‌های دیجیتال دقیق ایجاد می‌کنند؛ در نتیجه برای مدیریت پروژه‌های عمرانی و پایش وضعیت سازه‌ها کاربرد زیادی دارد. این مدل اسکنر سه بعدی از محدودیت‌های هم دارد که مهم‌ترین آنها ابعاد بزرگ، حمل و نقل دشوار و هزینه خرید و نگهداری بالا است.
3- اسکنرهای نوری

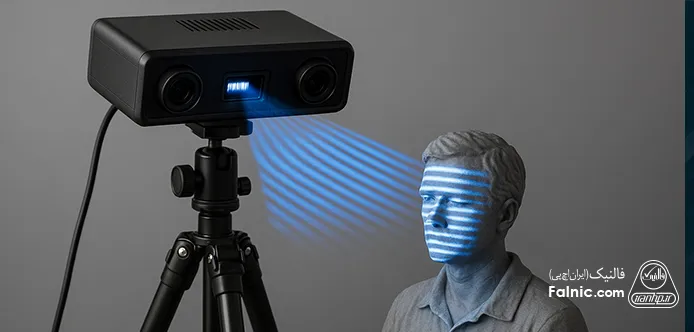

اسکنرهای نوری یا Structured Light Scanners از فناوری پرتاب الگوهای نوری روی سطح جسم استفاده می‌کنند. دوربین‌های دقیق این بازتاب‌ها را ثبت کرده و با تحلیل تغییر شکل الگوها، یک مدل سه‌بعدی دقیق از جسم می‌سازند. این روش به دلیل سرعت بالا و دقت فوق‌العاده، به‌خصوص برای اجسام کوچک و دارای جزئیات پیچیده بسیار پرکاربرد است. از اسکنرهای نوری در حوزه‌های مختلفی مانند طراحی صنعتی برای ساخت نمونه اولیه یا کنترل کیفیت، دندان‌پزشکی و ارتودنسی جهت ساخت قالب‌های دقیق دندان، صنایع هنری و فرهنگی ثبت و بازسازی آثار هنری و اشیای تاریخی و حتی انیمیشن و جلوه‌های ویژه در سینما استفاده می‌شود.
البته این فناوری محدودیت‌هایی هم دارد. مهم‌ترین ضعف آن حساسیت بالا به نور محیط است. برای مثال در محیط‌های باز یا جاهایی که شدت نور تغییر می‌کند، کیفیت و دقت داده‌ها ممکن است کاهش یابد. همچنین این دستگاه‌ها اغلب برای اجسام کوچک تا متوسط طراحی شده‌اند و برای اسکن محیط‌های بزرگ مناسب نیستند.
4- اسکنرهای لیزری
اسکنرهای لیزری از دقیق‌ترین و پرکاربردترین انواع اسکنر سه‌بعدی هستند که با تابش پرتو لیزر به سطح جسم و اندازه‌گیری بازتاب آن، شکل و حجم سه‌بعدی را با دقت بسیار بالا ثبت می‌کنند. این فناوری در صنایع مهندسی، خودروسازی، معماری و کنترل کیفیت کاربرد گسترده‌ای دارد. دقت این نوع اسکنرها اغلب در حد چند میکرون است و حتی در فواصل زیاد نیز عملکرد قابل‌اعتمادی دارند.
از مزایای اسکنر لیزری می‌توان به دقت بالا، قابلیت ثبت سریع داده‌ها و توانایی کار در محیط‌های بزرگ اشاره کرد. با این حال، هزینه خرید و نگهداری آنها نسبت به سایر مدل‌ها بالاتر است و در محیط‌های دارای نور شدید یا سطوح بازتابنده ممکن است نیاز به کالیبراسیون دقیق‌تر داشته باشند. به طور کلی، اسکنرهای لیزری گزینه‌ای حرفه‌ای برای پروژه‌هایی هستند که دقت و جزئیات، اولویت اصلی آنهاست.
5- اسکنرهای بازویی

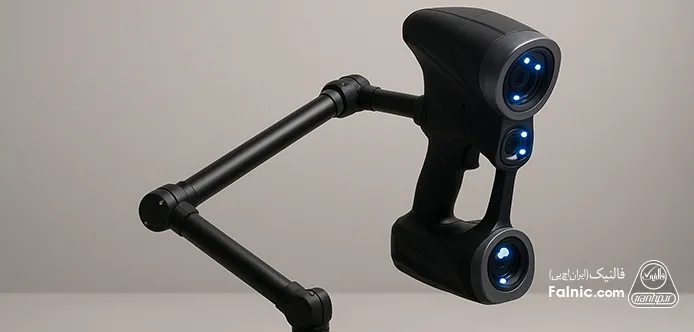

پنجمین مدل از انواع اسکنرهای سه بعدی مدل اسکنر بازویی یا Arm-based Scanners است. این مدل با بازوی مکانیکی مجهز به حسگر، امکان اندازه‌گیری و ثبت دقیق سطح اجسام را دارند. این دستگاه‌ها اغلب در صنایع تولیدی و مهندسی معکوس برای کنترل ابعادی قطعات فلزی، قالب‌ها و تجهیزات صنعتی به کار می‌روند. بازوی متحرک دستگاه می‌تواند در چند محور حرکت کند و با دنبال‌کردن نقاط مختلف، مدل سه‌بعدی دقیق از جسم موردنظر ایجاد کند.
مزیت اصلی این نوع اسکنرها، دقت بسیار بالا و پایداری در اندازه‌گیری است؛ زیرا موقعیت بازو به صورت لحظه‌ای کنترل و ثبت می‌شود. همچنین کاربر می‌تواند در حین اسکن، نقاط خاصی را به‌صورت دستی بررسی کند. با این حال، وزن و ابعاد دستگاه باعث می‌شود حمل‌ونقل آن محدود باشد و برای اندازه‌گیری قطعات بسیار بزرگ یا در محیط‌های بیرونی مناسب نباشد.
6- سیستم‌های ردیابی نوری
سیستم‌های ردیابی نوری یا Optical Tracking Systems از دوربین‌ها و حسگرهای نوری برای تشخیص موقعیت و حرکت اجسام در فضا استفاده می‌کنند. این فناوری بیشتر در حوزه‌هایی مانند رباتیک، پزشکی، شبیه‌سازی حرکت انسان (Motion Capture) و مهندسی دقیق کاربرد دارد. در این سیستم، نشانگرهای بازتابی یا LED روی جسم نصب می‌شود و دوربین‌ها با تحلیل موقعیت آنها، مختصات سه‌بعدی را به‌صورت بلادرنگ ثبت می‌کنند.
مزیت این فناوری، سرعت بالا و توانایی ردیابی اجسام در حال حرکت است که آن را برای کاربردهای پویا مانند تحلیل حرکات ورزشی یا جراحی‌های دقیق بسیار مناسب می‌سازد. با این حال، برای عملکرد صحیح نیاز به خط دید مستقیم بین حسگر و نشانگرها دارد؛ در نتیجه هر مانع فیزیکی یا تغییر در نور محیط می‌تواند باعث افت دقت سیستم شود.
7- دستگاه‌های CMM

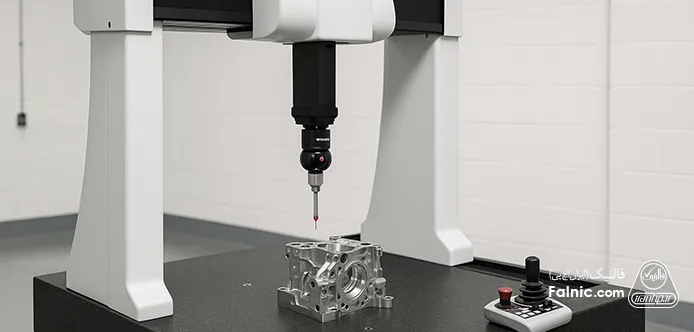

آخرین مدل از انواع اسکنر سه بعدی، دستگاه‌های CMM یا ماشین‌های اندازه‌گیری مختصاتی است. این مدل ابزارهایی فوق‌دقیق برای سنجش ابعاد و هندسه قطعات هستند. این دستگاه‌ها با استفاده از یک بازوی مکانیکی مجهز به پراب لمسی یا نوری، مختصات دقیق نقاط مختلف روی سطح جسم را اندازه‌گیری کرده و مدل سه‌بعدی آن را می‌سازند. کاربرد اصلی CMM در صنایع خودروسازی، هوافضا، قالب‌سازی و کنترل کیفیت است؛ جایی که حتی خطاهای میکرونی اهمیت بالایی دارند.
مزیت اصلی دستگاه‌های CMM، دقت فوق‌العاده بالا و قابلیت تکرارپذیری اندازه‌گیری است. اما این دقت بالا، در ازای محدودیت‌هایی مانند قیمت زیاد، نیاز به محیط پایدار از نظر دما و لرزش، و عدم‌کارایی در اندازه‌گیری اجسام بسیار بزرگ به‌دست می‌آید. در مجموع، CMMها ابزارهایی حیاتی برای تضمین کیفیت و کنترل ابعادی در تولیدات صنعتی هستند.
جدول مقایسه انواع اسکنر سه بعدی
در جدول زیر ویژگی‌های مختلف در انواع اسکنرهای سه بعدی را بررسی کرده‌ایم تا بتوانید مدل مناسب را به‌راحتی انتخاب کنید.
| نوع اسکنر سه‌بعدی | دقت اسکن | سرعت اسکن | محدوده اسکن | هزینه تقریبی | کاربردهای اصلی | محدودیت‌ها |
| اسکنرهای کوتاه‌برد (Close-range) | بسیار بالا (در حد میکرون) | بالا | کوتاه (اجسام کوچک و متوسط) | متوسط تا بالا | مهندسی معکوس، طراحی صنعتی، پزشکی، هنر | مناسب نبودن برای اجسام بزرگ، حساس به نور |
| اسکنرهای بلندبرد (Long-range) | متوسط تا بالا | بسیار بالا | بسیار وسیع (ساختمان، فضاهای باز) | بالا | معماری، عمران، نقشه‌برداری، باستان‌شناسی | ابعاد بزرگ و حمل دشوار، هزینه زیاد |
| اسکنرهای نوری (Structured Light) | بسیار بالا | بالا | کوتاه تا متوسط | متوسط | طراحی دقیق، کنترل کیفیت، دندان‌پزشکی، هنر | حساسیت زیاد به نور محیط |
| اسکنرهای لیزری (Laser) | بسیار بالا | بالا | متوسط تا زیاد | بالا تا بسیار بالا | مهندسی، خودروسازی، معماری، کنترل کیفیت | گران‌قیمت، نیاز به کالیبراسیون دقیق |
| اسکنرهای بازویی (Arm-based) | بسیار بالا | متوسط | محدود (قطعات صنعتی) | بالا | اندازه‌گیری دقیق قطعات، مهندسی معکوس | سنگین، غیرقابل حمل، مناسب محیط‌های کنترل‌شده |
| سیستم‌های ردیابی نوری (Optical Tracking) | بالا | بسیار بالا | متوسط (بسته به دوربین‌ها) | بالا | رباتیک، پزشکی، موشن کپچر، شبیه‌سازی حرکت | نیاز به دید مستقیم حسگر، تأثیر نور محیط |
| دستگاه‌های CMM (Coordinate Measuring Machines) | فوق‌العاده بالا (در حد میکرون) | پایین تا متوسط | محدود (قطعات ثابت) | بسیار بالا | کنترل کیفیت، قالب‌سازی، صنایع خودروسازی و هوافضا | گران، نیازمند محیط پایدار و بدون لرزش |
سوالات متداول کاربران درباره اسکنرهای سه بعدی
چه تفاوتی بین اسکنرهای سه‌بعدی لیزری و نوری وجود دارد؟
اسکنرهای لیزری با دقت بالا برای سطوح سخت و صنعتی مناسب‌اند، اما اسکنرهای نوری (نور ساختاریافته) سرعت بالاتر و عملکرد بهتری روی اشیای نرم یا بدن انسان دارند.
کدام نوع اسکنر سه‌بعدی برای انسان یا بدن مناسب‌تر است؟
اسکنرهای نور ساختاریافته یا فوتوگرامتری بهترین گزینه‌اند؛ چون ایمن‌ترند و جزئیات پوست و فرم بدن را بدون تماس ثبت می‌کنند.
کدام اسکنر سه‌بعدی برای طراحی صنعتی یا پرینت سه‌بعدی بهتر است؟
اسکنرهای لیزری دقیق یا CMM به‌دلیل دقت میکرونی و قابلیت اندازه‌گیری حجم‌های پیچیده، برای طراحی صنعتی و مهندسی معکوس ایده‌آل‌اند.
آیا می‌توان با گوشی موبایل هم اسکن سه‌بعدی انجام داد؟
بله، با استفاده از اپلیکیشن‌های 3D Scanner یا Polycam می‌توان مدل‌های ساده ایجاد کرد؛ اما دقت آنها از اسکنرهای حرفه‌ای کمتر است.
آیا نور محیط روی دقت اسکن سه‌بعدی تأثیر دارد؟
بله، نور زیاد یا سایه شدید باعث خطا در تشخیص عمق می‌شود؛ بنابراین باید در محیطی با نور یکنواخت و کنترل‌شده اسکن انجام شود.
آنچه درباره انواع اسکنرهای سه بعدی گفتیم
اسکنر سه‌بعدی یکی از جدیدترین و کاربردی‌ترین ابزارها در دنیای مهندسی، طراحی، پزشکی و حتی هنر است. شناخت انواع اسکنر سه‌بعدی به شما کمک می‌کند تا دقیق‌ترین و به‌صرفه‌ترین گزینه را برای پروژه خود انتخاب کنید. چه به دنبال مدل‌های لیزری فوق‌دقیق باشید، چه اسکنرهای نوری سریع یا دستگاه‌های صنعتی CMM، هرکدام مزایا و محدودیت‌های خاص خود را دارند. در نهایت انتخاب درست، به دقت موردنیاز، اندازه جسم، بودجه و نوع کاربرد شما بستگی دارد. اگر برای خرید اسکنر سه بعدی مردد هستید می‌توانید با شماره 0218363 تماس بگیرید تا کارشناسان ما راهنمایی‌های لازم را خدمتتان ارائه دهند.
