ریل کیت سرور چیست و چگونه نصب می شود؟

آموزش تصویری نصب ریل کیت سرور
آموزش تصویری نصب ریل کیت سرور

برای نصب سرور در رک باید دقت زیادی به خرج داد و به درستی از تجهیزات مربوط به آن استفاده کرد. یکی از مهم‌ترین تجهیزات نصب سرور در رک، ریل کیت ها هستند که حتما هنگام فروش سرور نامش را می‌شنوید. در این مطلب ضمن پاسخ به سوال ریل کیت چیست، قصد داریم نحوه صحیح نصب ریل کیت سرور را توضیح دهیم. با فالنیک همراه باشید.

ریل کیت چیست؟

رک سرورها تجیهزاتی هستند که درون رک و کنار تجهیزاتی مثل کابل، سوئیچ، پچ پنل، سرور، تجهیزات مخابراتی و… قرار می‌گیرند. برای نصب رک سرورها درون رک از ریل کیت استفاده می‌شود.

ریل کیت (Rail kit) یکی از اجزاء مهم رک سرور است که وظیفه‌ی نگهداری سرور در داخل رک را برعهده دارد. معمولا قطعات کوچکی که در رک سرور به کار می‌روند به دلیل وزن کم‌شان نیازی به ریل کیت ندارند اما تجهیزات سنگین برای قرار گرفتن در رک سرور و نگهداری بهتر، با ریل کیت به رک سرور متصل می‌شوند.

ریل کیت
ریل کیت

هنگام خرید ریل کیت باید توجه داشته باشید که هر ریل ‌کیتی برای سیستم شما مناسب نیست. ریل کیت ها انواع مختلفی دارند و هر کدام‌شان برای سرور و رک خاصی طراحی شده‌اند. مثلا برای نصب سرور Dell R730 در رک، به یک ریل کیت Dell برای R730 نیاز دارید.

پیشنهاد مطالعه

قفسه‌های دو پایه برای فضاهای محدود یا وسایلی که وزن سبکی دارند استفاده می‌شوند. رک‌های دو پستی بیشترین کاربرد را در صنعت مخابرات دارند.

قفسه‌های چهار پایه محکم، زیبا و دارای پیشرفته‌ترین خنک‌کننده‌ها هستند. وقتی چندین سرور برای نصب دارید، رک‌های چهار پستی ایده‌آل هستند. اگر فضای کافی دارید، قفسه‌های چهار پستی بهترین انتخاب برای محیط‌های سازمانی هستند.

انواع ریل کیت سرور

انواع ریل کیت سرور عبارتند از:

● ریل ‌کیت کشویی(Sliding Rails)

در این نوع ریل کیت، سرور در محفظه‌ای قرار دارد که مانند یک کشو، بیرون کشیده می‌شود. ریل کیت‌های کشویی تعمیر و سرویس کردن سرور را بسیار آسان می‌کنند چون می‌توان سرور را بدون جدا کردن از رک و سایر تجهیزات سرویس کرد.

● ریل ‌کیت ثابت(Static Rails)

مزیت اصلی این نوع ریل کیت تطابق بیشتر آن با انواع رک‌هاست اما سرویس کردن سرور در ریل کیت ثابت، آسان نیست چون باید سرور را به طور کامل از رک جدا کنید. قیمت خرید ریل کیت سرور ثابت از نوع کشویی کمتر است.

آموزش کامل نصب ریل کیت سرور

قبل از نصب ریل کیت تجهیزات زیر را آماده کنید:

  • مجموعه‌های ریل رک چپ و راست (این ریل‌ها بر روی رک، در موقعیت ۱U قرار دارند.)
  • سینی سرور
  • پیچ گوشتی Torx T-15

نحوه نصب ریل کیت سرور به ترتیب زیر است:

  1. طبق تصویر، مجموعه‌های ریل را جدا کنید. در مرحله اول ریل داخلی را بیرون بکشید تا کاملاً کشیده شود. در مرحله دوم زبانه آزادکننده را در جهت مشخص شده بکشید و نگه دارید، بعد ریل کشویی داخلی را از ریل نصب بیرونی، خارج کنید. مراحل اول و دوم را روی ریل دیگر هم انجام دهید.
آموزش تصویری نصب ریل کیت - مرحله اول
آموزش تصویری نصب ریل کیت – مرحله اول

۲. ریل‌های کشویی را در سینی سرور نصب کنید.

در مرحله اول دقت کنید که شیارهای ریل با پین‌های کناری تراز باشد.

در مرحله دوم ریل را به آرامی به عقب سینی هل دهید تا در جای خود قفل شود.

مراحل اول و دوم را روی ریل دیگر هم انجام دهید.

 آموزش تصویری نصب ریل کیت - مرحله دوم
آموزش تصویری نصب ریل کیت – مرحله دوم
پیشنهاد مطالعه

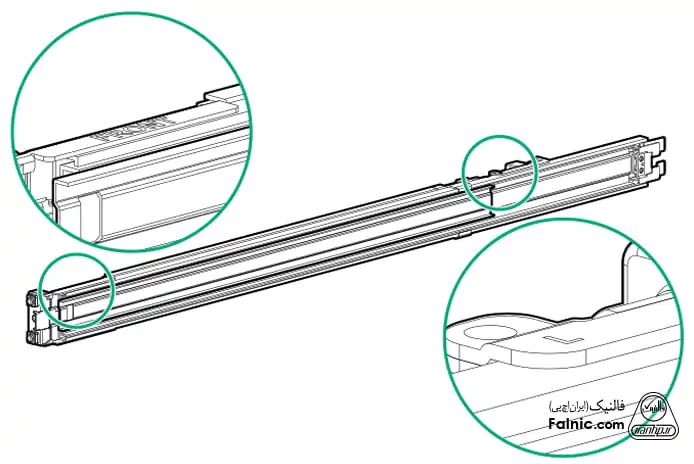

۳. نشانگرهای جهت‌گیری را بر روی ریل‌های نصب شده قرار دهید:

کلمه FRONT نشان‌دهنده‌ی انتهای جلوی ریل‌هاست.

L سمت چپ و R سمت راست، نشان‌دهنده‌ی انتهای عقب ریل‌هاست.

 آموزش تصویری نصب ریل کیت - مرحله سوم
آموزش تصویری نصب ریل کیت – مرحله سوم

۴. ریل های نصب را به ستون های رک ببندید:

در مرحله اول براکت نگه دارنده عقب را نگه دارید.

در مرحله دوم گیره‌های روی فلنج را وارد سوراخ‌های رک کنید.

در مرحله‌ی سوم براکت نگه دارنده عقب را آزاد کنید.

  آموزش تصویری نصب ریل کیت - مرحله چهارم
آموزش تصویری نصب ریل کیت – مرحله چهارم

برای مرحله‌ی چهارم براکت نگه دارنده جلو را نگه دارید.

سپس گیره‌های روی فلنج را وارد سوراخ‌های رک کنید.

بعد از آن براکت نگهدارنده جلو را آزاد کنید.

آموزش تصویری نصب ریل کیت - مرحله پنجم
آموزش تصویری نصب ریل کیت – مرحله پنجم

۵. مراحل بالا را در روی سمت دیگر ریل هم انجام دهید.

سپس مطمئن شوید که هر دو ریل در دو طرف رک، در موقعیت عمودی یکسانی نصب شده‌اند.

۶. بعد از آن سینی سرور را به داخل رک بکشید.

دقت کنید وقتی سینی در محل درست قرار بگیرد، ریل‌ها با صدای کلیک، در جای خود قفل می‌شوند.

 آموزش تصویری نصب ریل کیت - مرحله ششم
آموزش تصویری نصب ریل کیت – مرحله ششم
