دستورات show در سوئیچ سیسکو

دستورات show در سوئیچ سیسکو

دستور Show از پارامترها و سوییچ‌های مختلفی ساخته شده که در زمینه جمع‌آوری اطلاعات و عیب‌یابی مشکلات شبکه کمک فراوانی می‌کنند. این دستور شامل ۲۶ سوییچ مختلف است که هر یک کاربرد خاص خود را دارند. با توجه به این‌که مطالب و وب‌سایت‌های فارسی به شکل جسته و گریخته برخی از این سوییچ‌ها را بررسی کرده‌اند، در این مطلب تصمیم گرفتیم فهرست کامل این سوییچ‌ها را معرفی کنیم و مرجع کامل دستورات show در سوئیچ‌های سیسکو را در اختیار شما قرار دهیم.

۱. Switch show arp

پارامتر و سوییچ arp موجودیت‌های درون جدول ARP را نشان می‌دهد. این سوییچ باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

Switch show arp

فرمان Switch show arp فاقد هرگونه پارامتری است. در ادامه نمونه این دستور را می‌بینید که خروجی آن دارای ۵ فیلد است.

فیلد interface می‌تواند خالی باشد، زیرا این احتمال وجود دارد که رابط مرتبط با مک آدرس خارج از جدول FDB باشد. همچنین دقت کنید اگر یک ورودی ARP متناظر با یک آدرس آی پی باشد که در یک پورت یا کانال تعریف شده وجود داشته باشد، در این حالت فیلد VLAN خالی خواهد بود.

مثال زیر موجودیت‌های درون یک جدول ARP را نشان می‌دهد.

دستورات show در سوئیچ سیسکو
دستور Switch show arp در سوئیچ سیسکو
پیشنهاد مطالعه

۲. switch show bridge multicast filtering

برای نمایش پیکربندی فیلتر multicast استفاده می‌شود. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show bridge multicast filtering vlan vlan-id

پارامتر vlan vlan-id برای تعیین شبکه محلی مجازی (VLAN) استفاده می‌شود.

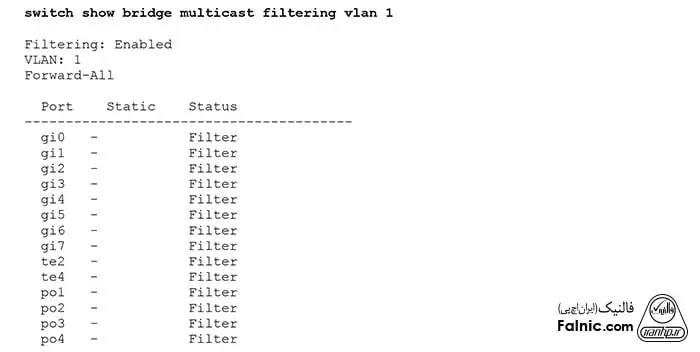

مثال زیر اطلاعات مربوط به پیکربندی Multicast شبکه محلی مجازی ۱ (VLAN1) را نشان می‌دهد.

دستورات show در سوئیچ سیسکو
دستور switch show bridge multicast filtering vlan vlan-id در سوئیچ سیسکو

۳. switch show bridge multicast unregistered

برای نمایش پیکربندی فیلتر multicast ثبت نشده استفاده می‌شود. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show bridge multicast unregistered

این دستور show، هیچ پارامتر یا مقدار پیش‌فرضی ندارد.

دستورات show در سوئیچ سیسکو
دستور switch show bridge multicast unregistered در سوئیچ سیسکو

۴. switch show dot1x

سوییچ فوق با مجوز مدیریتی در وضعیت EXEC اجرا شده و برای نمایش اطلاعات زیر استفاده می‌شود:

  • نمایش رابط‌های ۱X یا وضعیت یک ارتباط مشخص شده.
  • نمایش اطلاعاتی در مورد تمامی پورت‌ها (حتا پورت‌هایی که فعال نیستند.)
  • نمایش گزارش آماری ۱x
  • کاربران مجاز فعال ۱X دستگاه را نمایش می‌دهد.

ترکیب نحوی نگارش ۳.۶.۱ و بعد از آن به شرح زیر است:

switch show dot1x { detailed | interface gigabitEthernet interface-id | statistics | users}

ترکیب نحوی نگارش ۳.۵.۱ به شرح زیر است:

switch show dot1x { all | detailed | interface gigabitEthernet interface-id | statistics [ gigabitEthernet interface-id] | users}

پارامترها

دستورات show در سوئیچ سیسکو
جدول راهنمای دستور switch show dot1x در سوئیچ سیسکو

‌اگر پارامتر detailed استفاده شود، اطلاعاتی در ارتباط با تمامی پورت‌ها نشان داده می‌شود. اگر پارامتر users استفاده شود، اطلاعاتی در ارتباط با تمامی کاربران نشان داده می‌شود.

مثال کاربردی

مثال اول

مثال زیر بسته‌های Multicast ثبت نشده که برای رابط gigabitEthernet 1/1 فیلتر شده‌اند را نشان می‌دهد.

دستورات show در سوئیچ سیسکو
دستور switch show dot1x detailed در سوئیچ سیسکو

توضیح برخی از فیلدهای مهم نشان داده شده در مثال بالا به شرح زیر است:

Port: شناسه رابط پورت را نشان می‌دهد.

Host mode: حالت پیکربندی احراز هویت پورت را نشان می‌دهد. مقادیر ممکن: تک میزبان، چند میزبان، چند جلسه.

Port Administrated status: حالت مدیریت پورت (پیکربندی شده) را نشان می‌دهد. مقادیر ممکن: force-unauth, auto، force-auth.

Port Operational status: حالت عملیاتی (واقعی) پورت را نشان می‌دهد. مقادیر ممکن: authorized یا unauthorized.

Quiet period: مدت زمانی (برحسب ثانیه) را نشان می‌دهد که دستگاه برای تایید هویت به انتظار نشسته و سرانجام تایید هویت با شکست روبرو شده است. (به‌طور مثال، کلاینت یک گذرواژه نامعتبر را ارائه داده است).

Tx period: مدت زمانی (بر حسب ثانیه) را نشان می‌دهد که دستگاه پیش از ارسال مجدد درخواست در انتظار پاسخی برای یک درخواست پروتکل تایید اعتبار توسعه یافته (EAP) یا شناسه فریم از کلاینت صبر کرده است.

Supplicant timeout: مدت زمانی (بر حسب ثانیه) که دستگاه منتظر پاسخی برای یک فریم درخواست-EAP از طرف کلاینت را به انتظار نشسته، پیش از آن‌که اقدام به ارسال دوباره درخواست کند را نشان می‌دهد.

Max req: حداکثر تعداد دفعاتی که دستگاه یک فریم درخواست EAP (با فرض عدم دریافت پاسخ) را برای کلاینت ارسال کرده، قبل از آن‌که دوباره فرآیند ارسال تأیید اعتبار را آغاز کند نشان می‌دهد.

Authentication success: تعداد دفعاتی که دستگاه پیام موفقیت را از سرور تأیید اعتبار دریافت کرده نشان می‌دهد.

Authentication fails: تعداد دفعاتی که دستگاه یک پیام عدم موفقیت را از سرور تأیید اعتبار دریافت کرده نشان می‌دهد.

مثال دوم

در مثال زیر گزارش آماری ۸۰۲.۱X برای gigabitEthernet 1/1 نشان داده شده است:

دستورات show در سوئیچ سیسکو
دستور switch show dot1x statistics در سوئیچ سیسکو

۵. switch show lacp

برای نمایش اطلاعات LACP تمامی رابط‌ها یا یک رابط‌ خاص استفاده می‌شود. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show lacp [ { gigabitEthernet | port-channel} interface-id]

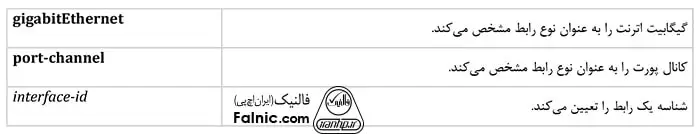

جدول راهنمای دستور switch show lacp در سوئیچ سیسکو

مثال کاربردی

مثال زیر خروجی فرمان فوق را برای Gigabit Ethernet interface 1/0 نشان می‌دهد.

دستورات show در سوئیچ سیسکو
دستور switch show lacp در سوئیچ سیسکو

۶. switch show interface advertise

اطلاعات auto-negotiation مربوط به تمامی پیکربندهای مربوط به رابط‌ها یا یک رابط خاص را نشان می‌دهد. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show interface advertise [ { gigabitEthernet | port-channel} interface-id]

مثال کاربردی

مثال زیر اطلاعات مربوط به auto-negotiation موجود برای یک رابط gigbitEthernet 1/1 را نشان می‌دهد.

دستورات show در سوئیچ سیسکو
دستور switch show interface advertise در سوئیچ سیسکو

۷. switch show interface configuration

اطلاعات پیکربندی تمامی رابط‌ها یا یک رابط خاص را نشان می‌دهد. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show interface configuration [ { gigabitEthernet | port-channel} interface-id]

مثال کاربردی

مثال زیر اطلاعات مربوط به تمامی رابط‌های پیکربندی شده را نشان می‌دهد.

دستورات show در سوئیچ سیسکو
دستور switch show interface configuration در سوئیچ سیسکو

۸. switch show interface counters

ترافیک مربوط به تمامی رابط‌های فیزیکی یا یک رابط خاص را نشان می‌دهد. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show interface counters [ { gigabitEthernet | port-channel} interface-id]

مثال کاربردی

مثال زیر ترافیک مربوط به Gigabit Ethernet interface 1/1 را نشان می‌دهد.

دستورات show در سوئیچ سیسکو
دستور switch show interface counters در سوئیچ سیسکو

۹. switch show interface description

توضیحات مربوط به تمامی رابط‌های پیکربندی شده یا یک رابط خاص را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show interface description [ { gigabitEthernet | port-channel} interface-id]

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show interface description در سوئیچ سیسکو

۱۰. switch show interface protected-ports

اطلاعات مربوط به تمام رابط‌های محافظت شده یا یک رابط خاص را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show interface protected-ports [ { gigabitEthernet | port-channel} interface-id]

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show interface protected-ports در سوئیچ سیسکو

۱۱. switch show interface port-channel

اطلاعات مربوط به تمام رابط‌های کانال پورت یا یک رابط خاص را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show interface port-channel [ interface-id]

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show interface port-channel در سوئیچ سیسکو

۱۲. switch show interface status

اطلاعات مربوط به وضعیت تمام رابط‌ها یا یک رابط خاص را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show interface status

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show interface status در سوئیچ سیسکو



مشاوره و خرید انواع سوییچ های شبکه در فالنیک
فالنیک (ایران اچ پی)، ارائه دهنده انواع سوییچ های اچ پی است که امنیت، اطمینان و ارزش را به شبکه سیستم‌های شما هدیه می‌دهد که از ویژگی‌های آن، زمان تأخیر کم، سرعت، چابکی، ارتقاپذیری را می‌توان نام برد. جهت کسب اطلاعات بیشتر، کلیک کنید:
مشاوره و خرید سوییچ



۱۳. switch show interface storm-control

اطلاعات پیکربندی storm control را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show interface storm-control

این سوییچ فاقد آرگومان یا مقداری است.

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show interface storm-control در سوئیچ سیسکو

۱۴. switch show interface switchport

اطلاعات switchport تمام رابط‌ها یا یک رابط خاص را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show interface switchPort [ { gigabitEthernet | port-channel} interface-id]

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show interface switchport در سوئیچ سیسکو

۱۵. switch show ip igmp snooping groups

برای نمایش گروه‌های Multicast که توسط IGMP snooping پیکربندی شده‌اند استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show ip igmp snooping groups [ vlan vlan-id] [ ip-addr ip-address]

دستورات show در سوئیچ سیسکو
جدول راهنمای دستور switch show ip igmp snooping groups در سوئیچ سیسکو

برای آن‌که بتوانید تمامی گروه‌های Multicast که توسط IGMP snooping پیکربندی شده‌اند را مشاهده کنید، از فرمان فوق بدون هیچ پارامتری استفاده کنید. برای مشاهده یک زیرشبکه از گروه‌های Multicast که توسط IGMP snooping پیکربندی شده فرمان فوق را همراه با پارامترهای مربوطه استفاده کنید.

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show ip igmp snooping groups در سوئیچ سیسکو

۱۶. switch show ip igmp snooping interface

برای نمایش اطلاعات پیکربندی snooping IGMP برای یک شبکه محلی خاص استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show ip igmp snooping interface [ vlan-id]

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show ip igmp snooping interface در سوئیچ سیسکو

۱۷. switch show ip igmp snooping mrouter

برای نمایش اطلاعاتی در مورد رابط‌های روتر Multicast استفاده می‌شود. سوییچ فوق اطلاعات لازم در مورد تمامی شبکه‌های محلی مجازی یا یک شبکه محلی مجازی خاص را نشان می‌دهد. ترکیب نحوی استفاده از این سوییچ به شرح زیر است:

switch show ip igmp snooping mrouter [ interface vlan-id]

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show ip igmp snooping mrouter در سوئیچ سیسکو

۱۸. switch show ip interface

برای نمایش وضعیت قابل استفاده بودن رابط‌های پیکربندی شده استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show ip interface

این فرمان فاقد آرگومان است.

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show ip interface در سوئیچ سیسکو

۱۹. switch show ip route

وضعیت جاری جدول مسیریابی را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show ip route

این سوییچ فاقد هیچ‌گونه کلیدواژه یا آرگومانی است.

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show ip route در سوئیچ سیسکو

۲۰. switch show mac address-table

موجودیت‌های درون جدول مک آدرس را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show mac address-table { count | dynamic | static | using} [ { vlan vlan-id | gigabitEthernet interface-id | port-channel interface-id | address mac-address} ]

دستورات show در سوئیچ سیسکو
جدول راهنمای دستور switch show mac address-table در سوئیچ سیسکو

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show mac address-table در سوئیچ سیسکو

۲۱. switch show power-inline

برای نمایش اطلاعات توان درون خطی استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show power-inline

سوییچ فوق فاقد هیچ‌گونه آرگومانی است.

مثال کاربردی

در اجرای دستور switch show power-inline، برای تمام اینترفیس ها اطلاعات زیر نمایش داده می‌شود.

دستورات show در سوئیچ سیسکو
دستور switch show power-inline در سوئیچ سیسکو

۲۲. switch show radius-server configuration

برای نمایش تنظیمات سرور RADIUS استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show radius-server configuration

سوییچ فاقد فاقد آرگومان است.

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show radius-server configuration در سوئیچ سیسکو

۲۳. switch show radius-server key

تنظیمات کلیدی سرور RADIUS را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show radius-server key

سوییچ فوق فاقد آرگومان است.

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show radius-server key در سوئیچ سیسکو

۲۴. switch show rmon statistics

برای ارائه گزارش آماری RMON استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show rmon statistics { gigabitEthernet | port-channel} interface-id

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show rmon statistics در سوئیچ سیسکو

۲۵. switch show spanning-tree

برای نمایش اطلاعات پیکربندی spanning-tree استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show spanning-tree { summary | bpdu { detail | interface [ { gigabitEthernet | port-channel} interface-id] } }

دستورات show در سوئیچ سیسکو
جدول راهنمای دستور switch show spanning-tree در سوئیچ سیسکو

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show spanning-tree در سوئیچ سیسکو

۲۶. switch show vlan

اطلاعاتی در ارتباط با شبکه‌ محلی مجازی ارائه می‌کند. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

switch show vlan { all | tag vlan-id | name vlan-name | private-vlan [ tag vlan-id] }

دستورات show در سوئیچ سیسکو
جدول راهنمای دستور switch show vlan در سوئیچ سیسکو

مثال کاربردی

دستورات show در سوئیچ سیسکو
دستور switch show vlan در سوئیچ سیسکو
