آموزش کامل نحوه چیدمان رم سرور hp و افزودن رم به سرور

هنگام خرید سرور hp باید از قابلیت‌ها و ظرفیت‌های مربوط به تجهیزات خود مطلع باشید. در سرورهای اچ پی قطعاتی مانند رم سرور، پاور و… به راحتی قابل ارتقا هستند. چیدمان رم سرور hp، از قسمت‌های مهم کانفیگ کردن است که باید با توجه به مدل سرور و معماری آن، انجام شود. در این مقاله، نحوه چیدمان رم سرور hp در نسل‌های مختلف و نحوه اضافه کردن رم سرور را آموزش می‌دهیم. با فالنیک همراه باشید.

نصب و راه اندازی شبکه را به متخصصان بسپارید!
طبق آمارهای جهانی، نصب و راه‌ اندازی شبکه به صورت استاندارد، هزینه‌های آتی شرکت را 10 تا 50 درصد کاهش می‌دهد. متخصصان فالنیک آماده‌ی ارائه مشاوره و اجرای پروژه‌های نصب و راه‌اندازی شبکه‌ به صورت حرفه‌ای و استاندارد هستند. همین حالا تماس بگیرید.
خدمات نصب و راه اندازی شبکه های کامپیوتریمشاوره تلفنی

منظور از چیدمان رم سرور hp چیست؟

نحوه چیدمان رم سرور hp، با توجه به مدل سرور و ظرفیت‌های آن، متفاوت است. البته چیدمان رم در برخی از مدل‌ها، تا حد زیادی یکسان است. برای چینش رم سرور، باید سرور را خاموش کنید؛ سپس دستگاه را از رک جدا کرده و درب پنل را باز کنید. اما برای چیدمان رم سرور hp، باید برد اصلی، شیارهای رم که با نام شیار DIMM شناخته می‌شوند را بررسی کنید. سرورهای مختلف، دارای تعداد DIMMهای متفاوتی هستند که حداکثر ظرفیت رم سرور hp را تعیین می‌کند.

در ادامه، چیدمان رم سرور hp و نحوه اضافه کردن رم سرور را با توجه به مدل‌های مختلف، با جزئیات تخصصی، شرح داده‌ایم.

برای آشنایی با پیکربندی اولیه سرورهای hp، خواندن مقاله راه اندازی سرور hp را پیشنهاد می‌کنیم.

نکات مهمی که قبل از چینش رم سرور hp باید بدانید

  1. سرورها امکان نصب چند پردازشگر را دارند. برای نصب رم‌ها، حتما از اسلات‌هایی استفاده کنید که cpu در کنار آن نصب شده‌است.
  2. اگر در سرور با قابلیت نصب دو پردازنده، تنها یک سی پی یو نصب شده‌است، فقط نیمی از اسلات‌های dimm قابلیت استفاده دارند، یعنی اسلات‌های کنار همان پردازنده‌ای که روی سرور نصب شده‌است.
  3. وقتی دو پردازنده در سرور نصب شده‌اند، تعادل لازم در نصب dimm را رعایت کنید و برای هر cpu، رم‌هایی با تعداد و سرعت برابر در نظر بگیرید.
  4. اسلات‌های سفید رنگ اولین اسلات‌هایی هستند که باید پر شوند. (نزدیک‌ترین اسلات از سمت راست cpu)
  5. سرورهای hp ترکیب dimmهای مختلف udimm ،rdimm و lrdimm را با یکدیگر پشتیبانی نمی‌کنند.
  6. رسیدن به حداکثر سرعت حافظه، ارتباط مستقیمی با نوع حافظه، مدل پردازنده و نحوه پیکربندی حافظه دارد. بنابراین سعی کنید از رم‌هایی استفاده کنید که سرعت برابری دارند و با قدرت پردازنده نیز همخوانی داشته باشند.
  7. رسیدن به حداکثر ظرفیت حافظه، به تعداد اسلات‌های dimm و بیشترین ظرفیت رمی که سرور پشتیبانی می‌کند به علاوه تعداد و مدل پردازشگری که سرور پشتیبانی می‌کند، بستگی دارد.

رعایت اصول بالا در نحوه چیدمان رم‌ سرور hp و نحوه اضافه کردن رم سرور ضروری‌ست. در غیر این صورت سرور به درستی کار نمی‌کند و یا نمی‌تواند بهترین عملکرد خود را بروز دهد.

پیشنهاد مطالعه

چینش رم سرور hp g11

اگرچه ظاهر سرورهای اچ پی نسل 11 ممکن است با هم کمی متفاوت باشد، اما قوانین کلی چیدمان رم در همه آنها یکسان است. نحوه نصب صحیح رم سرور hp نسل 11 در تصویر زیر نشان داده شده‌است. این تصویر محل قرارگیری رم‌های HPE Smart Memory با ظرفیت‌های 128، 256 و 512 گیگابایت را نشان می‌دهد. در تصویر زیر براساس تعداد رم‌های اطراف یک پردازنده و با فرض استفاده از نوع رم مشابه، اسلات‌های مناسب مشخص شده‌است.

چیدمان رم سرور hp g11
نحوه قرار گرفتن رم سرورهای g11

اگر سرور شما دارای چند پردازنده است، رم‌ها را به طور مساوی بین پردازنده‌ها تقسیم کنید و هنگام نصب رم برای هر پردازنده طبق تصویر زیر عمل کنید. برای دستیابی به بهترین عملکرد و کمترین تأخیر، هشت کانال رم هر پردازنده را به طور مشابه پر کنید. سرور مدل hp dl560 g11 از 4 پردازنده پشتیبانی می‌کند که نحوه قرار گرفتن رم در این سرورها نیز در تصویر مشخص است.

اولین اسلات رم برای هر کانال با رنگ سفید نشان داده شده‌ و اسلات دوم رم (در صورت وجود) با رنگ مشکی مشخص شده‌است.

نحوه پر کردن اسلات های رم سرورهای نسل 11
نحوه چینش رم در سرورهای نسل 11 اچ پی

نحوه چیدمان رم سرور hp g10

در تصویر زیر معماری رم سرور hp g10 را مشاهده می‌کنید. همان‌طور که می‌بینید این سرور از دو پردازنده پشتیبانی می‌کند و به ازای هر پردازنده، شش کانال وجود دارد که هر کدام از کانال‌ها دارای دو شکاف dimm هستند. در چیدمان رم‌ها باید به حفظ تعادل dimmها دقت کنید.

نحوه چیدمان رم سرور g10
معماری حافظه رم در سرورهای hp g10

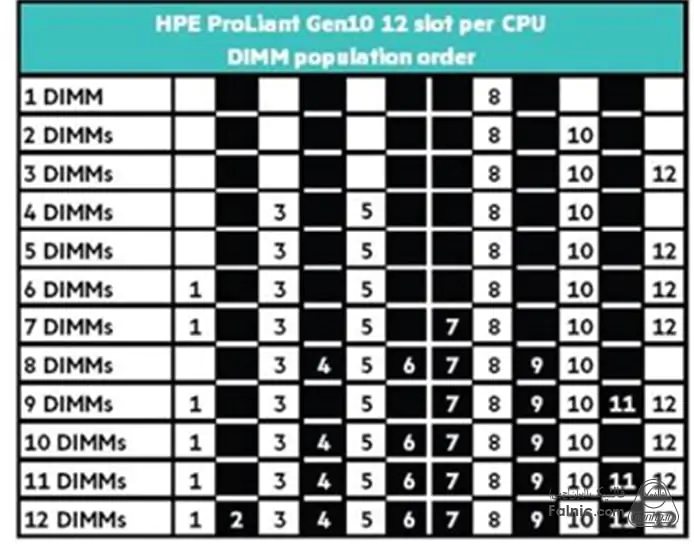

در تصویر زیر نحوه چیدمان رم‌ها در اسلات‌ها، براساس تعداد رم‌ها مشخص شده‌است. به طور مثال در صورتی که قصد داریم سه رم را به سروری با یک cpu متصل کنیم، باید آن‌ها را در اسلات‌های 8، 10 و 12 جایگذاری کنیم. دقت کنید که این شکل شرایط نصب رم را برای یک cpu توضیح می‌دهد. بنابراین براساس اصل «توازن رم‌ها در cpuها» اگر شش رم برای دو cpu داشته باشیم، باید آن‌ها را در اسلات‌های 8، 10 و 12 مربوط به هر دو cpu جایگذاری کنیم.

چیدمان رم سرور g10
نحوه قرار گرفتن رم های سرور g10 در اسلات‌های سرور

نحوه چیدمان رم سرور hp g9

در نحوه چیدمان رم سرور hp g9 نکاتی وجود دارد که رعایت آن‌ها الزامی‌ست. در ادامه ضمن بررسی این نکات، نقشه چیدمان رم سرور hp g9 را توضیح می‌دهیم.

اگر از سرور hp g9 استفاده می‌کنید، باید علاوه بر نکات کلی چیدمان رم سرور hp، دو نکته زیر را نیز مد نظر قرار دهید:

  1. رم‌های نسل قبلی سرورهای hp که مدل ddr3 است، پشتیبانی نمی‌شود.
  2. در این سرور هم به ازای هر پردازنده، چهار کانال موجود است و به ازای هر کانال حافظه، سه شکاف dimm وجود دارد.
روش چینش رم در سرور g9
ترتیب چیدمان رم سرور hp g9
نحوه نصب رم سرور hp
نحوه چیدمان رم سرور hp g9
پیشنهاد مطالعه

در زیر، نقشه چیدمان رم سرور hp g9 را می‌بینید. چیدمان و نحوه اضافه کردن رم سرور در hp g9، باید طبق این اصول صورت گیرد:

  • چیدمان رم‌ها را باید به ترتیب حروف انگلیسی انجام دهید. یعنی ابتدا حرف A، سپس B و C و غیره، قرار می‌گیرد.
  • در صورتی که یک پردازنده نصب است، چیدمان رم‌ها را به ترتیب حروف الفبای انگلیسی، با این توالی انجام دهید: A, B, C, D, E, F
  • در صورتی که دو پردازنده نصب باشد، چیدمان رم‌ها را به ترتیب حروف الفبای انگلیسی، با این توالی انجام دهید:
  • CPU1-A
  • CPU2-A
  • CPU1-B
  • CPU2-B
  • CPU1-C
  • CPU2-C

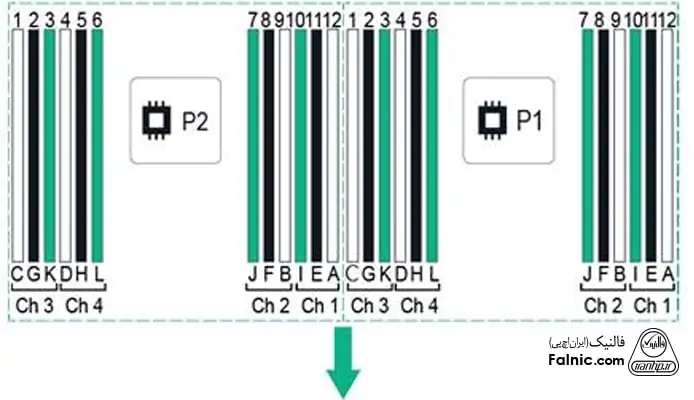

دیاگرام ترتیب چیدمان رم سرور hp g9
دیاگرام ترتیب چیدمان رم سرور hp g9

نحوه چیدمان رم سرور hp g8

معماری حافظه ddr3 برای سرورهای hp g8 با پردازنده‌های سری E5-2600 دارای چندین پیشرفت نسبت به سرورهای g6 و g7 است، از جمله موارد زیر:

  1. افزایش به چهار کانال حافظه در هر پردازنده
  2. حداکثر سرعت حافظه 1600MT/s با قابلیت پشتیبانی تا 1866MT/s در مدل‌های بعدی پردازنده
  3. پشتیبانی از HP Smart Memory
  4. پشتیبانی از فناوری lrdimm، که امکان چیدمان سه dimm چهار کاناله (quad-rank) را در هر کانال فراهم می‌کند.
معماری حافظ سرور hp g8
معماری حافظ سرور hp g8

حال ببینیم چیدمان و نحوه اضافه کردن رم سرور در مدل‌های hp g8 چگونه است:

شکل زیر پیکربندی شکاف حافظه سرور ۲۴ اسلاتی dl380p g8 را نشان می‌دهد. در این شکل، اولین اسلات حافظه برای هر پردازنده، اسلات‌های سفید (A و B و C و D) هستند.

اگر فقط یک پردازنده در سیستم نصب شده است،DIMM ها را به ترتیب حروف الفبا (A, B, C, …) نصب کنید.

زمانی که دو پردازنده در سرور نصب شده است،DIMM ها را به ترتیب حروف الفبا و به ترتیب زیر نصب کنید:

  1. P1-A
  2. P2-A
  3. P1-B
  4. P2-B
  5. در یک کانال معین، کاربر باید DIMM ها را از dual-rank تاsingle-rank  پر کند.
نحوه چیدمان رم سرور hp g8 با ظرفیت ۲۴ اسلات
نحوه چیدمان رم سرور hp g8 با ظرفیت ۲۴ اسلات

شکل زیر پیکربندی اسلات حافظه را برای سرورهای ۱۶ اسلاتی g8 نشان می‌دهد. پیکربندی مشابه سرورهای ۲۴ اسلات است اما توجه کنید در این مدل، تنها دو اسلات dimm در هر کانال وجود دارد. این‌جا هم، اولین اسلات حافظه برای هر پردازنده، اسلات‌های سفید (A و B و C و D) هستند. کاربر باید ۱۶ اسلات سرور را با استفاده از دستورالعملی مشابه با سرور ۲۴ اسلاتی پر کند.

نحوه چیدمان رم سرور hp g8 با ظرفیت ۱۶ اسلات
نحوه چیدمان رم سرور hp g8 با ظرفیت ۱۶ اسلات

نحوه چیدمان رم سرور hp g7

سرور hp g7 از رم‌های ddr3 پشتیبانی می‌کند. در مورد چیدمان حافظه‌های ddr3 نکاتی وجود دارد که بعضی از آن‌ها با حافظه‌های ddr4 مشترک‌اند اما برای پایین آوردن درصد خطا هنگام نصب این حافظه‌ها، دوباره آن‌ها را بررسی می‌کنیم:

برای سرورهایی که ۱۸ شکاف DIMM دارند:

  1. به ازای هر پردازنده، سه کانال وجود دارد، پس در هر سرور hp g7، شش کانال داریم.
  2. به ازای هر کانال حافظه، سه اسلات DIMM وجود دارد. در مجموع، ۱۸ اسلات.
  3. در کانال تک حافظه، سه DIMM در نزدیک‌ترین فاصله با پردازنده، وجود دارند.
  4. در کانال سه حافظه، سه ‌DIMM در بیشترین فاصله با پردازنده، وجود دارند.
  5. ابتدا باید شکاف‌های سفید رنگ پر شوند.
  6. حافظه‌های udimm و rdimm نباید با یکدیگر ترکیب شوند.
  7. در صورتی که پردازنده‌ی مربوطه نصب نشده حافظه‌ی رم مربوط به آن را نصب نکنید.
  8. اگر روی یک سیستم با ظرفیت دو cpu، تنها یک پردازنده نصب شده است، از نیمی از اسلات‌های حافظه می‌توانید استفاده کنید.
  9. در صورت امکان، بهتر است که اسلات‌های حافظه، با ظرفیت‌های یکسان پر شوند.
  10. اگر dimm با بار سنگین (quad-rank) نصب شده باشد، ظرفیت هر کانال حافظه به دو DIMM محدود می‌شود یعنی در هر کانال حافظه، تنها دو dimm با بار سنگین می‌توان نصب کرد.
  11. در هر کانال حافظه، تنها دو udimm می‌توان نصب کرد. در صورتی که اسلات سومی وجود دارد، باید خالی بماند.
  12. در هر کانال، اسلات‌های حافظه باید به ترتیب سنگین‌ترین(quad-rank) بار تا سبک‌ترین بار(single-rank) پر شوند.
  13. dimm با بالاترین رنک، در دورترین نقطه نسبت به چیپست قرار می‌گیرد.
  14. برای حالت mirroring حافظه، کانال سه باید خالی باشد. کانال‌های یک و دو به طور یکسان پر می‌شوند.
  15. برای حالت lock-step کانال سه باید خالی باشد. کانال‌های یک و دو، به‌صورت جفت پر می‌شوند. در سیستم 3dpc شکاف‌های جفت‌شده یک و چهار، دو و پنج، سه و شش هستند. به همین شکل، در سیستم 2dpc، شکاف‌های جفت‌شده باید یک و چهار، دو و پنج باشند.

برای مثال نحوه چیدمان رم در hp dl380 g7 را بررسی می‌کنیم:

ترتیب قرارگیری حافظه‌های رم، با حرف A شروع می‌شود. در ادامه، حرف B و C و غیره خواهد بود.

نحوه چیدمان رم در hp dl380 g7
نحوه چیدمان رم در hp dl380 g7

نحوه چیدمان رم سرور hp g6

در سرور hp g6، می‌توانید از dimmهای نوع rdimm و udimm استفاده کنید، اما دقت کنید نحوه اضافه کردن رم سرور در مدل‌های hp g6 به گونه‌ای‌ست که dimmها باید از یک نوع باشند و ترکیب این دو نوع حافظه، سیستم را با مشکل مواجه می‌کند.

همانطور که در جدول زیر نشان داده شده‌است، هر پردازنده از سه کانال پشتیبانی می‌کند و هر کانال از سه اسلات DIMM برخوردار است.

چیدمان رم سرور hp g6
چیدمان رم سرور hp g6

سرور hp g6 از لحاظ Clock speed، از انواع dimmهای زیر پشتیبانی می‌کند:

  • Dimmهای single rank و dual rank مدل PC3-10600 (DDR-1333) که در 1333 و 1066 مگاهرتز کار می‌کنند.
  • Dimmهای quad-rank مدل PC3-8500 (DDR-1067) که در 1066 مگاهرتز کار می‌کنند.

البته بسته به مدل پردازنده و تعداد DIMM های نصب شده و اینکه آیا UDIMM یا RDIMMs روی سرور نصب شده است، clock speed حافظه ممکن است به 1066 یا 800 مگاهرتز کاهش یابد.
