بررسی وضعیت چراغ LEDهای هارد در سرور اچ پی؛ پادکست

یادداشت ویراستار: اصل این مطلب در فروردین ۹۷ نوشته شده بود و در شهریور ۹۹ دوباره بررسی و به‌روز شده است.

از میان انواع هاردها، هارد درایوهای ۲٫۵ اینچی یا همان SFF، معمولا همراه با Cage عرضه می‌شوند که این Cage دارای یک سری LED است که نشانگر وضعیت هارد است. در ادامه به بررسی این LEDها که در قسمت جلوی هارد قرار دارد، می‌پردازیم. در این مقاله، وضعیت این  LEDها در سرور DL380 G8 / G9 در نظر گرفته شده است. همچنین می‌توانید فایل صوتی و پادکست این مطلب را در ادامه بشنوید.

پیشنهاد مطالعه

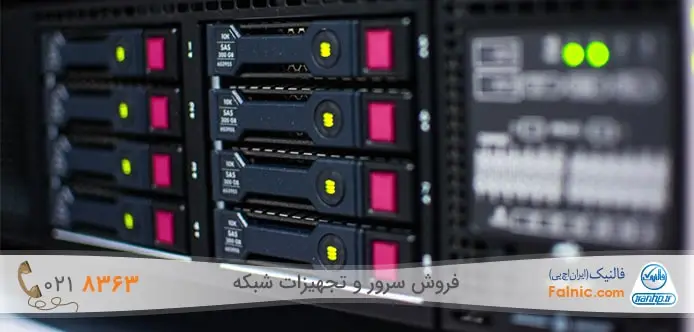

انواع چراغ هارد سرور hp

توجه به وضعیت‌های مختلف چراغ هارد در قسمت جلوی سرور hp بسیار مهم است. در ادامه چراغ های هارد را در سرور HPE DL380 بررسی می‌کنیم و در مورد رنگ و نوع روشن بودن این LEDها که چه وضعیتی از هارد را نشان می‌دهد، بحث می‌کنیم.

بررسی چراغ هارد سرور hp

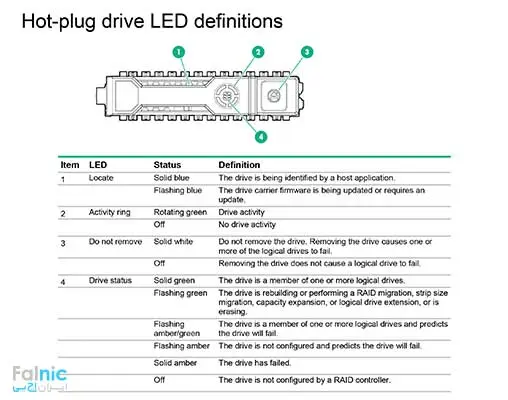

چراغ های جلوی هارد سرور hp، شامل ۴ مورد زیر هستند:

  1. Locate LED
  2. Activity Ring
  3. Do not Remove /Eject
  4. Drive Status
انواع چراغ هارد سرور hp

در ادامه به بررسی این ۴ مدل LED و چراغ هارد درایو  می‌پردازیم.

۱- Locate LED: در پشت دستگیره هارد قرار دارد و به رنگ آبی است که می‌تواند دو وضعیت داشته باشد:

  1. آبی ثابت: موقعیت هارد یا درایو شما توسط یک هاست اپلیکیشن در حال نشان دادن است. مثلا اگر در نرم افزار SSA، LED Identifier را فعال می‌کنید، چراغ Locate LED به رنگ آبی ثابت در خواهد آمد تا شما موقعیت و مکان هارد را بر روی سرور تشخیص دهید.
  2. آبی چشمک زن یا Flashing Blue: یا درایو شما در حال آپدیت Firmware است یا نیازمند یک آپدیت است.



مشاوره و خرید سرور در فالنیک
فالنیک با دارا بودن سبد کاملی از سرورهای اچ پی و تنها دارنده گارانتی رسمی و معتبر سرور اچ پی در ایران، آماده خدمت‌رسانی جهت مشاوره، فروش و پشتیبانی به مشتریان است. شما می‌توانید قبل از خرید، از کارشناسان فالنیک، مشاوره بگیرید.
مشاوره و خرید سرور



۲- Activity Ring: از ۴ عدد LED به صورت دایره‌ای تشکیل شده که می‌تواند دو وضعیت داشته باشد:

  1. Rotating Green: اگر به رنگ سبز به صورت چرخشی دیده شود به معنی Drive Activity یا همان فعالیت درایو و هارد است.
  2. خاموش: درایو هیچ فعالیتی ندارد.

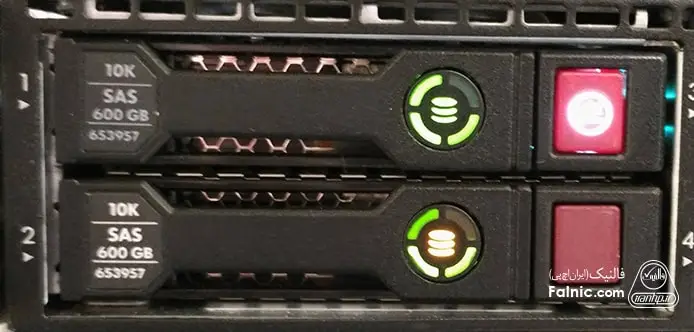

چراغ سبز هارد سرور

۳- Do not Remove /Eject: که یکی از مهمترین LEDهای هارد است که می‌تواند دو وضعیت داشته باشد:

  1. Solid White: یعنی سفید، روشن و ثابت که اگر این وضعیت برای درایوی دیده شود، نباید درایو را خارج کنیم زیرا باعث خرابی و Fail شدن Logic Driveها می‌شود. چرا که این درایو زیرمجموعه‌ای از یک لاجیکال درایو است که با خارج کردن آن با وضعیت Solid White، اطلاعات شما از بین می‌رود.
  2. خاموش: خارج کردن درایو بلامانع است.

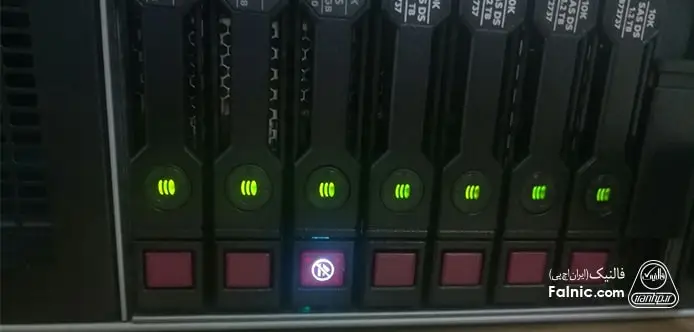

چراغ سفید هارد سرور

۴- Drive Status: این LED نشانگر سلامت و وضعیت‌های مختلف هارد است که به شکل سه عدد دیسک روی هم است و دقیقا در وسط Activity Ring قرار دارد و می‌تواند دو وضعیت داشته باشد:

۱- سبز ثابت: خیال ادمین باید راحت باشد چون درایو ما به عنوان زیرمجموعه‌ای از یک یا چند لاجیکال درایو است و درست کار می‌کند.

۲- سبز چشمک‌زن یا Flashing Green: در این مورد سه حالت ممکن وجود دارد:

  • درایو در حال ReBuild شدن است یعنی یک RAID داریم که با عوض کردن هارد و درایو، Rebuild روی آن در حال انجام است.
  • درایو در حال RAID Migration یا مهاجرت است.
  • درایو در حال Stripe Size Migration است.
  • درایو در حال Capacity Expansion است یعنی در حال Expand کردن فضاست.
  • درایو در حال Logical Drive Expansion است.
  • درایو در حال پاک کردن اطلاعات خود است.

۳- Flashing Amber-Green: این LED به رنگ نارنجی-سبز و چشمک‌زن است. علت نارنجی شدن چراغ هارد سرور hp این است که درایو شما که زیرمجموعه یک یا چند لاجیکال درایو است، در آستانه خرابی یا Fail Soon قرار دارد و باید هرچه سریع‌تر تعویض شود.

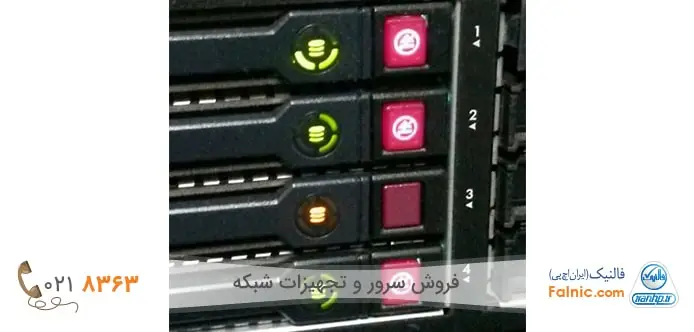

چراغ نارنجی هارد سرور – ثابت و چشمک‌زن
  • نارنجی چشمک‌زن یا Flashing Amber: نارنجی شدن چراغ هارد سرور hp نشانگر آن است که درایو شما که زیرمجموعه یک یا چند لاجیکال درایو یا RAID نیست و روی آن کانفیگی انجام نشده، ولی در آستانه خرابی یا Fail Soon قرار دارد و باید هرچه سریع‌تر تعویض شود.
  • نارنجی ثابت: درایو Fail شده و باید هرچه سریع‌تر تعویض شود تا RAID به مشکل برنخورد.
  • خاموش بودن: درایو در یک Array یا لاجیکال درایو کانفیگ نشده و عملا فعالیت و Activity خاصی ندارد.



podcast

پادکست با موضوع بررسی چراغ LED هارد سرورهای نسل ۸ و ۹ اچ پی



آیا تا به حال به وضعیت‌های مختلف LEDهای هاردهای سرورهای نسل ۸ و ۹، مانند سرور HPE DL380 برخورد کرده‌اید؟

آیا می‌دانید هر رنگ و نوع روشن بودن این LEDها چه وضعیتی از هارد را نشان می‌دهد؟





دانلود
