توپولوژی خطی چیست؛ آشنایی با عملکرد، اجزا، مزایا و معایب آن
هر شبکه کامپیوتری، صرفنظر از اندازه و پیچیدگی آن، بر اساس یک ساختار مشخص طراحی میشود. این ساختار که با نام توپولوژی شبکه (Network Topology) شناخته میشود، نحوه اتصال تجهیزات، مسیر انتقال دادهها و شیوه ارتباط میان دستگاههای مختلف را مشخص میکند. انتخاب توپولوژی مناسب، تأثیر مستقیمی بر عملکرد، هزینه پیادهسازی، قابلیت توسعه و حتی میزان پایداری شبکه دارد. در میان انواع مختلف توپولوژیهای شبکه، توپولوژی خطی(Linear Topology) یا توپولوژی باس (Bus Topology) یکی از سادهترین و قدیمیترین ساختارهایی است که نقش مهمی در تاریخ شبکههای کامپیوتری ایفا کرده است. اگرچه امروزه در اجرای خدمات طراحی شبکه برای شبکههای سازمانی بزرگ کمتر از این توپولوژی استفاده میشود، اما شناخت آن همچنان اهمیت زیادی دارد؛ زیرا بسیاری از مفاهیم پایه شبکه بر اساس همین ساختارهای کلاسیک آموزش داده میشوند. در این مقاله، همراه ما باشید تا با مفهوم توپولوژی خطی و نحوه عملکرد آن، اجزای تشکیلدهنده این توپولوژی، مزایا، معایب، کاربردها و تفاوت آن با سایر توپولوژیهای شبکه آشنا شوید و درک کاملی از این ساختار شبکه پیدا کنید.
فهرست محتوا
توپولوژی خطی چیست و چگونه کار میکند؟

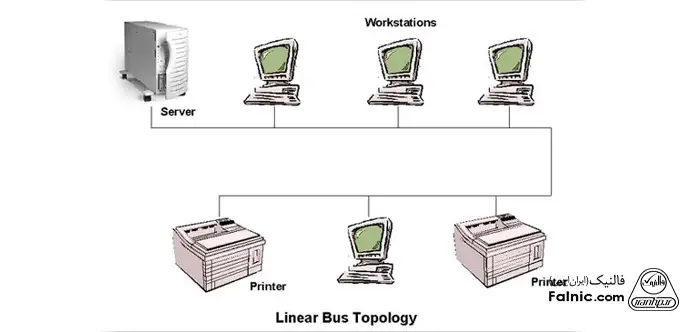

توپولوژی خطی (Linear Topology) که بیشتر با نام توپولوژی باس (Bus Topology) شناخته میشود، یکی از سادهترین انواع توپولوژیهای شبکه است. در این ساختار، تمام دستگاههای موجود در شبکه مانند رایانهها، سرورها، چاپگرها یا سایر تجهیزات، از طریق یک کابل اصلی مشترک که به آن Backbone Cable گفته میشود، به یکدیگر متصل میشوند. در این توپولوژی، کابل اصلی نقش مسیر ارتباطی مشترک را ایفا میکند و تمام دادههایی که بین دستگاهها ردوبدل میشوند، از همین مسیر عبور میکنند. برخلاف توپولوژی ستارهای که هر دستگاه ارتباط مستقلی با سوئیچ دارد، در توپولوژی باس همه دستگاهها یک رسانه انتقال مشترک را با یکدیگر به اشتراک میگذارند.
توپولوژی خطی چگونه کار میکند؟
فرآیند انتقال اطلاعات در توپولوژی خطی ساده است، اما درک آن برای فهم عملکرد بسیاری از مفاهیم شبکه اهمیت زیادی دارد. فرض کنید چند رایانه به یک کابل اصلی متصل شدهاند و یکی از آنها قصد دارد اطلاعاتی را برای رایانه دیگری ارسال کند. در این حالت، مراحل انتقال داده به شکل زیر انجام میشود:
- تولید و ارسال داده توسط دستگاه فرستنده: تبدیل دادهها به سیگنالهای قابل انتقال در شبکه توسط دستگاه ارسال کننده
- دریافت داده توسط تمام دستگاهها: در این توپولوژی هر بسته اطلاعاتی دارای آدرس مقصد (Destination Address) است که مشخص میکند داده برای کدام دستگاه ارسال شده است.
- تشخیص گیرنده واقعی: بررسی آدرس مقصد بسته اطلاعاتی توسط هر دستگاه گیرنده و ناددیه گرفتن آن در صورت اختصاص بسته به یک دستگاه خاص.
- جلوگیری از برخورد دادهها (Collision): مدیریت دادهها توسط مکانیز CSMA/CD (این مکانیزم ابتدا بررسی میکند که آیا کابل در حال استفاده است یا خیر. اگر کابل آزاد باشد، دستگاه ارسال اطلاعات را آغاز میکند. اما اگر دو دستگاه همزمان شروع به ارسال داده کنند و برخورد رخ دهد، هر دو دستگاه ارسال را متوقف کرده و پس از یک زمان تصادفی دوباره تلاش میکنند.)
- پایان انتقال داده: آزاد شدن کابل اصلی پس از پایان فرایند انتقال داده (رسیدن داده به مقصد و پردازش آن)
اجزای اصلی توپولوژی خطی چیست؟
برای درک بهتر نحوه عملکرد توپولوژی خطی، ابتدا باید با اجزای تشکیلدهنده آن آشنا شوید. هر توپولوژی شبکه از مجموعهای از تجهیزات و قطعات تشکیل شده است که هر کدام وظیفه مشخصی بر عهده دارند. در توپولوژی باس نیز ارتباط میان دستگاهها تنها زمانی بهدرستی برقرار میشود که تمامی این اجزا بهصورت صحیح انتخاب، نصب و پیکربندی شده باشند. در نگاه اول ممکن است ساختار توپولوژی خطی بسیار ساده به نظر برسد، اما هر یک از اجزای آن نقش مهمی در انتقال اطلاعات، حفظ کیفیت سیگنال و پایداری شبکه ایفا میکنند. مهمترین اجزای این توپولوژی عبارتند از:
کابل اصلی (Bus یا Backbone Cable)
برخلاف توپولوژی ستارهای که هر دستگاه کابل اختصاصی خود را تا سوئیچ دارد، در توپولوژی خطی تنها یک کابل اصلی (کابلهای Coaxial (کواکسیال) مانند 10Base2 یا 10Base5) در طول شبکه کشیده میشود و تمام تجهیزات به همین کابل متصل میشوند.
گرهها (Node)
گره یا Node به هر دستگاهی گفته میشود که به شبکه متصل شده و توانایی ارسال یا دریافت اطلاعات را داشته باشد. زمانی که یکی از گرهها بسته اطلاعاتی را ارسال میکند، این بسته در طول کابل اصلی حرکت کرده و به تمام گرهها میرسد. سپس هر گره آدرس مقصد را بررسی میکند و تنها دستگاهی که مقصد واقعی بسته است، اطلاعات را پردازش میکند.
کانکتورها

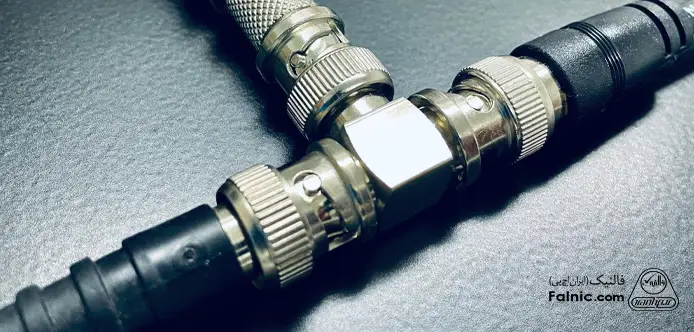

کانکتورها قطعاتی هستند که وظیفه اتصال گرهها به کابل اصلی را بر عهده دارند. در شبکههای مبتنی بر کابل کواکسیال، اغلب از کانکتورهای BNC (Bayonet Neill-Concelman) استفاده میشد که اتصال مطمئن و مقاومی را میان تجهیزات و کابل فراهم میکردند. رایجترین انواع کانکتورهای مورد استفاده در توپولوژی خطی عبارتاند از:
- BNC Connector
- BNC T-Connector
- BNC Barrel Connector
Terminator
یکی از مهمترین اجزای توپولوژی خطی، Terminator یا پایاندهنده است. این قطعه در دو انتهای کابل اصلی نصب میشود و وظیفه بسیار مهمی بر عهده دارد: جذب سیگنالهای الکتریکی و جلوگیری از بازتاب آنها در طول کابل.
مزایا و معایب توپولوژی خطی چیست؟
هر توپولوژی شبکه با هدف پاسخگویی به نیازهای خاصی طراحی شده است و هیچ ساختاری را نمیتوانید برای تمام شبکهها بهترین گزینه دانست. توپولوژی باس نیز از این قاعده مستثنی نیست. این ساختار در زمان خود به دلیل سادگی و هزینه پایین، یکی از محبوبترین روشهای پیادهسازی شبکههای محلی (LAN) بود، اما با افزایش تعداد تجهیزات و نیاز به سرعت و پایداری بیشتر، محدودیتهای آن نیز آشکار شد.
شناخت مزایا و معایب توپولوژی خطی به شما کمک میکند درک بهتری از دلیل استفاده یا عدم استفاده از این ساختار در سناریوهای مختلف داشته باشید. مزایا و معایب توپولوژی باس عبارتند از:
- مزایای توپولوژی خطی: پیادهسازی ساده، هزینه پایین راهاندازی، نیاز نداشتن به تجهیزات مرکزی، مناسب برای شبکههای کوچک، توسعه نسبتاً آسان در شبکههای کوچک
- معایب توپولوژی خطی: وابستگی کامل شبکه به کابل اصلی، افزایش احتمال برخورد دادهها (Collision)، کاهش کارایی با افزایش تعداد دستگاهها، عیبیابی دشوار، محدودیت در طول کابل و تعداد تجهیزات، فناوری منسوخ در شبکههای مدرن
مقایسه توپولوژی خطی با سایر توپولوژیهای شبکه

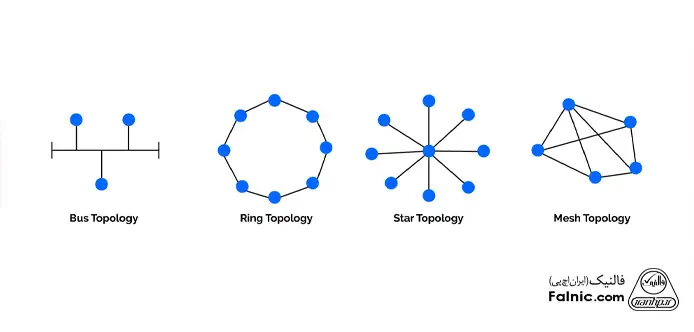

دانستن پاسخ این سوال که توپولوژی شبکه چیست به شما برای درک بهتر کارایی این توپولوژی کمک میکند، اما برای انتخاب یک توپولوژی خاص کافی نیست؛ زیرا هر توپولوژی شبکه با هدف پاسخگویی به نیازهای خاصی طراحی شده است و هر کدام نقاط قوت و محدودیتهای خود را دارند. در جدول زیر مقایسهای بین توپولوژی باس با سایر توپولوژیهای رایج مانند توپولوژی ستارهای (Star)، حلقوی (Ring) و مش (Mesh) انجام دادهایم تا به شما کمک کند که درک بهتری از مزایا، معایب و کاربرد هر یک از این ساختارها داشته باشید.
| معیار مقایسه | توپولوژی خطی (Bus) | توپولوژی ستارهای (Star) | توپولوژی حلقوی (Ring) | توپولوژی مش (Mesh) |
|---|---|---|---|---|
| هزینه پیادهسازی | کم | متوسط | متوسط | بسیار زیاد |
| سرعت و عملکرد | مناسب برای شبکههای کوچک؛ با افزایش کاربران کاهش مییابد. | بالا و پایدار؛ مناسب بیشتر شبکههای امروزی | عملکرد نسبتاً پایدار، اما وابسته به طراحی شبکه | بسیار بالا به دلیل وجود مسیرهای متعدد ارتباطی |
| توسعهپذیری | محدود | بسیار خوب | متوسط | بسیار خوب، اما با هزینه زیاد |
| تحمل خطا (Fault Tolerance) | پایین؛ خرابی کابل اصلی کل شبکه را مختل میکند. | بالا؛ خرابی یک کابل معمولاً فقط همان دستگاه را از شبکه خارج میکند. | متوسط؛ خرابی یک بخش از حلقه ممکن است کل ارتباط را تحت تأثیر قرار دهد، مگر در Ringهای دوگانه. | بسیار بالا؛ وجود مسیرهای جایگزین مانع از قطع ارتباط میشود. |
| کاربردهای رایج | شبکههای آموزشی، آزمایشگاهی و سیستمهای قدیمی | شبکههای خانگی، اداری، سازمانی و مراکز داده | برخی شبکههای صنعتی و سامانههای خاص | زیرساختهای حیاتی، شبکههای نظامی و مخابراتی |
آنچه درباره توپولوژی خطی گفتیم
توپولوژی خطی یا Bus Topology یکی از نخستین و سادهترین ساختارهای مورد استفاده در شبکههای کامپیوتری است که در آن تمام دستگاهها از طریق یک کابل اصلی مشترک با یکدیگر ارتباط برقرار میکنند. این توپولوژی به دلیل ساختار ساده، هزینه پایین و نیاز نداشتن به تجهیزات مرکزی، در گذشته گزینهای مناسب برای پیادهسازی شبکههای کوچک بود و نقش مهمی در توسعه اولیه شبکههای محلی (LAN) بازی میکرد.
اگرچه این توپولوژی از نظر هزینه و سادگی نصب مزیت دارد، اما وابستگی کامل به کابل اصلی، احتمال برخورد دادهها، محدودیت در توسعه و دشواری عیبیابی از جمله نقاط ضعف آن به شمار میروند. از این رو، انتخاب میان این مدل یا توپولوژیهای دیگری مانند ستارهای، حلقوی و مش باید بر اساس عواملی مانند اندازه شبکه، تعداد کاربران، بودجه، میزان تحمل خطا، سرعت موردنیاز و برنامه توسعه آینده انجام شود. اگر شما نیز برای طراحی شبکه و انتخاب بهترین توپولوژی نیاز به دریافت مشاوره تخصصی دارید، میتوانید با شماره 0218363 تماس بگیرید یا روی لینک زیر بزنید.
