بررسی تکنولوژی کارت شبکه: FlexFabric و FlexibleLOM و NIC Partitioning

شبکه سازی با سرورهای نسل 9 اچ پی

جدیدترین تکنولوژی ارایه شده در سرورهای پرولیانت نسل ۹ اچ پی، ادمین های شبکه را از پیچیدگی زیرساخت های سنتی شبکه بی‌نیاز و مدیریت سرورها و شبکه را بسیار ساده‌تر می‌کند.

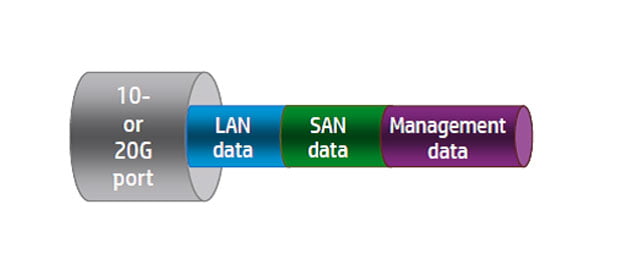

در گذشته پهنای باند و سرعت محدود، استفاده همزمان از اترنت و شبکه همگرا را مقدور نمی‌ساخت. آخرین تکنولوژی کارت های شبکه برای سرورهای نسل ۹ اچ پی، چند پورته بودن آن هاست که سرعت ۱۰G و ۲۰G را پشتیبانی می‌کند. در این تکنولوژی هر پورت می‌تواند پروتکل های مختلف را پشتیبانی کند و داده‌های LAN ، SAN و داده‌های مدیریتی را حمل کند.

شبکه سازی با سرورهای نسل 9 اچ پی

توپولوژی معمول اترنت با کارت های FlexFabric ساده‌تر شده‌اند. مزایای قابل توجه آن عبارتند از:

  1. کاهش مصرف سخت افزار
  2. آسان شدن مدیریت
  3. افزایش کیفیت سرویس (QoS)

تکنولوژی‌هایی است که این رده از کارت های شبکه به ارمغان می‌آورند، به شرح زیر است:

  1. Flex10/Flex20
  2. FlexFabric
  3. (RDMA over Converged Ethernet (RoCE
  4. Tunnel offload
  5. TCP/IP offload Engine (ToE)
  6. Receive-side Scaling (RSS)
  7. iSCSI Acceleration
  8. iSCSI boot for linux
  9. Single Root-I/O Virtualization (SR-IOV)

Flex10/Flex20

کارت های Flex10 و Flex20 و FlexFabric، امکان استفاده تا ۸ کارت شبکه مجازی را می دهند که به عنوان FlexNIC نیز معرفی می شود. این نوع کارت ها برای انواع خاصی از ترافیک مثل استوریج ها، مدیریت آنها، جا به جایی و ترافیک VM ها بسیار مناسب هستند. به هرکدام از FlexNIC ها پهنای باندی تخصیص داده می شود که باعث افزایش کارایی و استفاده کمتر از سخت افزار می شود.

FlexFabric

ترکیبی از Flex10 و Flex20 و FCoE و iSCSI است. این نوع کارت ها فضای شبکه بدون خطایی را برای ذخیره سازها فراهم می کنند و پروتکل استوریج را با بهینه‌ترین بارکاری پشتیبانی می کند. (به صورت offload) و این خود باعث کارایی بهتر CPU و استوریج می شود.

HPE FlexibleLOM technology

تکنولوژی (LOM (LAN on motherboard خروجی شبکه را بدون استفاده از شیارهای توسعه سرور، فراهم می کرد اما با اینکه امکان افزودن کارت های شبکه دیگر روی شیارهای توسعه را می داد محدودیت هایی را نیز روی شبکه ایجاد می کرد. HP با طراحی و عرضه FlexibleLOM، این تکنولوژی را بهینه کرد. FlexibleLOM ها در جایگاه ویژه ای از مادربورد قرار گرفته و مانند یک LOM عمل می کنند، با این تفاوت که شما امکان انتخاب نوع اتصال در هر لحظه را دارید.

NIC Partitioning

NIC Partitioning امکانی را ایجاد می کند که هر یک پورت از یک کارت شبکه ۱۰G، به سیستم عامل به عنوان ۴ پارتیشن شبکه معرفی شود. (NPar)
هر NPar مثل یک کارت شبکه PCIe عمل می کند و به ROM، سیستم عامل و یا سیستم عامل مجازی ساز به صورت یک پورت فیزیکی واقعی با تمام نرم افزارها و درایورهایش نمایانده می شود و به عنوان یک کارت شبکه مستقل NIC ، iSCSI و یا FCoE قابل استفاده است. به این معنا که یک کارت شبکه ۱۰G دو پورت می تواند به عنوان ۸ عدد NPar تعریف شود.

شبکه سازی با سرورهای نسل 9 اچ پی

NIC Partitioning این امکان را فراهم می سازد که پهنای باند مناسبی را به هر NPar تخصیص دهید و وزن مناسبی از پهنای باند را برای هر کدام تعریف کنید. هر ماشین مجازی که به یک NPar منسوب شده است می تواند هر میزان پهنای باند آزادی را که در دسترس باشد، استفاده کند و همچنین پهنای باند اضافه را برای مصرف به مابقی ماشین ها آزاد کند.

مزایای NIC partitioning نسبت به شبکه های معمولی:

  1. کاهش پراکندگی شبکه
  2. افزایش مقیاس پذیری
  3. تخصیص بهینه منابع
  4. بهبود مصرف CPU
  5. مدیریت آسان‌تر

در جدول زیر انواع کارتهای شبکه قابل پشتیبانی بر روی سرورهای نسل ۹ اچ پی با شرح جزییات ارائه شده است:

تکنولوژی کارت شبکه

منبع: فالنیک (ایران اچ پی)





مشاوره و خرید سرور در فالنیک
فالنیک با دارا بودن سبد کاملی از سرورهای اچ پی و تنها دارنده گارانتی رسمی و معتبر سرور اچ پی در ایران، آماده خدمت‌رسانی جهت مشاوره، فروش و پشتیبانی به مشتریان است. شما می‌توانید قبل از خرید، از کارشناسان فالنیک، مشاوره بگیرید.
مشاوره و خرید سرور

نویسنده :

18
دیدگاه تان را بنویسید

avatar
9 نظرات
9 تعداد پاسخها
0 دنبال کنندگان

پربازدیدترین کامنت
پرامتیاز ترین کامنت
7 نویسندگان نظرات
مریم فقیهیامیر حسین لاسانیحمید رضا علیاریعلی مناجاتیاحمد برقی نظرات اخیر
  اشتراک
اطلاع رسانی
صدف کلانتری
مهمان
صدف کلانتری

روی hp سرور ML10 g9 چند تا کارت شبکه میشه نصب کرد؟

ندا ایزدی
مدیریت
ندا ایزدی

سلام

حداکثر چهار کارت PCIe می توان بر روی سرور ml10 g9 نصب کرد.

حسین حقیقی
مهمان
حسین حقیقی

فرق san-nas چیست؟

حسین حقیقی
مهمان
حسین حقیقی

NAS-DAS-SAN چه فرقی باهم دارند؟

امیر حسین لاسانی
ویرایشگر
امیر حسین لاسانی

به لینک زیر مراجعه نمایید:
تعریف و مقایسه استوریج های SAN و NAS و DAS

سیاوش صالح ابادی
مهمان
سیاوش صالح ابادی

بهترین کارت شبکه برای VM ها کدام است ؟

امیر حسین لاسانی
ویرایشگر
امیر حسین لاسانی

کارت های Flex10 و Flex20 و FlexFabric مناسب است

علیرضا نیازی
مهمان
علیرضا نیازی

کارت شبکه چه کاربردی دارد؟

امیر حسین لاسانی
ویرایشگر
امیر حسین لاسانی

لطفا به لینک زیر مراجعه نمایید:
کارت شبکه چیست؟

مهدیار رفیعی
مهمان
مهدیار رفیعی

کدوم سی پی یو بهتر است ؟

احمد برقی
مهمان
احمد برقی

کارت شبکه روی سرور dl380 g9 در کدام قسمت آن نصب می شود؟

امیر حسین لاسانی
ویرایشگر
امیر حسین لاسانی

روی rizer نصب می شود.

علی مناجاتی
مهمان
علی مناجاتی

NIC Partitioning چه کاربردی دارد؟

امیر حسین لاسانی
ویرایشگر
امیر حسین لاسانی

NIC Partitioning امکانی را ایجاد می کند که هر یک پورت از یک کارت شبکه ۱۰G، به سیستم عامل به عنوان ۴ پارتیشن شبکه معرفی شود. (NPar)
هر NPar مثل یک کارت شبکه PCIe عمل می کند و به ROM، سیستم عامل و یا سیستم عامل مجازی ساز به صورت یک پورت فیزیکی واقعی با تمام نرم افزارها و درایورهایش نمایانده می شود و به عنوان یک کارت شبکه مستقل NIC ، iSCSI و یا FCoE قابل استفاده است. به این معنا که یک کارت شبکه ۱۰G دو پورت می تواند به عنوان ۸ عدد NPar تعریف شود.

حمید رضا علیاری
مهمان
حمید رضا علیاری

تفاوت san با nas تو چیه ؟
